avCmStatusTrunkRange

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmStatusTrunkRange
entreprises.6889.2.73.8.1.27
Scalaire/tableau

Description

LeavCmStatusTrunkRange groupe MIB affiche la sortie de la STATUS TRUNK xxxx commande.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Plus GROUPES DE CHEVEUX et MEMBRES DU GROUPE TRUNK, moins ce groupe MIB doit être interrogé.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 15 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Rouge/Élevé : Les données recueillies par ce groupe MIB augmentent à mesure que le nombre de cartes dans le système augmente. Par conséquent, ces données pourraient être très volumineuses et, par conséquent, prendre beaucoup de temps à recueillir, ce qui pourrait avoir une incidence sur la performance du système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmStatusTrunkRange
sam
list trunk
GROUPES DE CHEVEUX
sam
STATUS TRUNK xxxx
STATUT DU GROUPE DE CHEVEUX

Document de référence

  1. Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.
  2. Une description détaillée de la commande et du formulaire se trouve dans le Administration de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

  1. Aucune autorisation spéciale n’est requise.
  2. Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmStatusTrunkRangeGrp
1.
R/W
Integer32 (0..2000)
N/D
Objet contenant le faisceau de liaisons (Scalar).
avCmStatusTrunkRangeCount
2.
R/W
Integer32 (0,255)
N/D
Objet contenant le nombre de lignes réseau sur lesquelles exécuter le STATUS TRUNK (échelle).
avCmStatusTrunkRangeTable
3.
N/D
SÉQUENCE DE avCmStatusTrunkEntry
N/D
Un objet qui contient l'entrée de membre de ligne réseau.
avCmStatusTrunkRangeEntry
4.
N/D
SÉQUENCE DE avCmStatusTrunkEntry
N/D
Une avCmStatusTrunkRange entrée contenant des objets des avCmStatusTrunkRange informations envoyées par le switch.
avCmStatusTrunkRangeIdx
.3.1.1
N/D
Integer32 (0..2000)
N/D
Un objet qui contient un index dans le faisceau de liaisons.
avCmStatusTrunkRangeMemberIdx
.3.1.2
N/D
Integer32 (0,255)
N/D
Un index qui contient le numéro de membre du faisceau de liaisons.
avCmStatusTrunkRangeMemMember
.3.1.3
R
Integer32 (0,255)
N/D
Un index qui contient le numéro de membre du faisceau de liaisons.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangePort
.3.1.4
R
SnmpAdminString (TAILLE (0..12))
Port
Objet contenant le port du membre du tronc.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeServiceState
.3.1.5
R
SnmpAdminString (TAILLE (0..19))
État du service
Objet contenant l'état de service du membre du circuit.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeMtceBusy
.3.1.6
R
SnmpAdminString (TAILLE (0..5))
Entretien occupé
Un objet indiquant si le membre est occupé à l’entretien
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts1
.3.1.7
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts2
.3.1.8
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts3
.3.1.9
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts4
.3.1.10
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts5
.3.1.11
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts6
.3.1.12
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts7
.3.1.13
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts8
.3.1.14
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX
avCmStatusTrunkRangeConnPorts9
.3.1.15
R
SnmpAdminString (TAILLE (0..12))
Ports connectés
Un objet contenant des ports connectés au membre.
STATUT DU GROUPE DE CHEVEUX

Exemple de sortie de formulaires

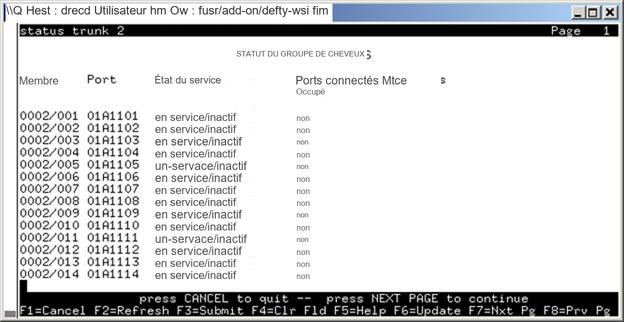

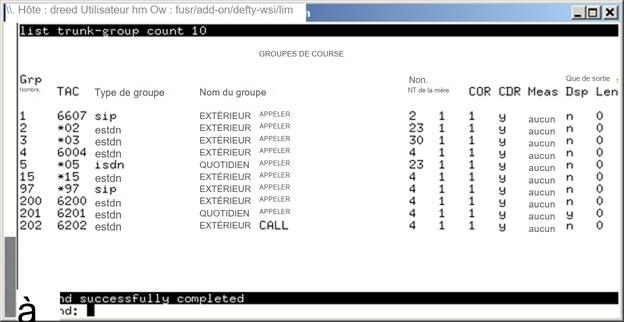

avCmStatusTrunkRange - Trunk GroupsavCmStatusTrunkRange - Trunk Group Status

Exemple de sortie de la commande SNMP Walk :

Avant de commencer :
  • Le faisceau de liaisons doit être réglé à avCmStatusTrunkRangeGrp .
    dadmin1@r640-high1-cm> snmpset -Os -v2c -c public 192.0.2.0 1.3.6.1.4.1.6889.2.73.8.1.27.1.0 i 101enterprises.6889.2.73.8.1.27.1.0 = INTEGER : 101
  • Définissez le nombre de membres à afficher jusqu'à 255 avec avCmStatusTrunkRangeCount .dadmin1@r640-high1-cm> snmpset -Os -v2c -c public 192.0.2.0 1.3.6.1.4.1.6889.2.73.8.1.27.2.0 i 25entreprises.6889.2.73.8.1.27.2.0 = INTEGER : 25
  • Faites le snmpwalk sur avCmStatusTrunkRangeServiceState .dadmin1@r640-high1-cm> snmpwalk -Os -v2c -c public 192.0.2.0 1.3.6.1.4.1.6889.2.73.8.1.27.3.1.101enterprises.6889.2.73.8.1.27.3.1.5.101.1 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.2 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.3 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.4 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.5 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.6 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.7 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.8 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.9 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.10 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.11 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.12 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.13 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.14 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.15 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.16 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.17 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.18 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.19 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.20 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.21 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.22 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.23 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.24 = STRING : "hors service-NE"
    entreprises.6889.2.73.8.1.27.3.1.5.101.25 = STRING : "hors service-NE"
