avCmMeasIpVoStatSumDataLstHr

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmMeasIVoStatSumLstHr
entreprises.6889.2.73.8.1.77
Tableau

Description

Le groupe MIB avCmMeasIpVoStatSumRtdelLstHr affiche le délai de paquet enregistré lors des appels de l'heure précédente pour chaque région réseau administrée sur le formulaire NETWORK REGION MESSUREMENT SELECTION.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmMeasIpVoStatSumDataLstHr
sam
list measurements ip voice-stats summary data yesterday
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES VOIX IP

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale requise. Le super-utilisateur par défaut peut exécuter cette commande.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasIpVoStatSumDataLstHrTable
1.
N/D
SÉQUENCE DE avCmMeasIpVoStatSumDataLstHrEntry
N/D
Un objet contenant les entrées avCmMeasIpVoStatSumDataLstHr.
avCmMeasIpVoStatSumDataLstHrEntry
.1.1
N/D
avCmMeasIpVoStatSumDataLstHrEntry
N/D
Un objet contenant l'entrée avCmMeasIpVoStatSumDataLstHr avec les informations envoyées par le switch.
avCmMeasIpVoStatSumDataLstHrRegIdx
.1.1.1
N/D
Integer32 (1..2000)
N/D
Un index dans la région du réseau.
avCmMeasIpVoStatSumDataLstHrHourIdx
.1.1.2
N/D
Integer32 (1..2300)
N/D
Index contenant les mesures des statistiques vocales sur la perte de paquets dans le format 24 heures.
avCmMeasIpVoStatSumDataLstHrHourIdx
.1.1.3
N/D
Integer32 (1..9999)
N/D
Index contenant les mesures des statistiques vocales sur la perte de paquets dans le format 24 heures.
avCmMeasIpVoStatSumDataLstHrRegion
.1.1.4
R
Integer32 (1..2000)
Commande Liste : Région
Un objet contenant la région du réseau.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES VOIX IP
avCmMeasIpVoStatSumDataLstHrMeasHour
.1.1.5
R
Integer32 (1..2300)
Heure de mesure
Un objet qui contient l’heure de mesure.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrRunTime
.1.1.6
R
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrBoardLoc
.1.1.7
R
SnmpAdminString (TAILLE (0..6))
Emplacement de la carte
Un objet contenant l’emplacement de la carte.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrCallingNum
.1.1.8
R
SnmpAdminString (TAILLE (0..17))
Calling number (numéro du demandeur)
Objet contenant le numéro d’appel.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrCalledNum
.1.1.9
R
SnmpAdminString (TAILLE (0..17))
Called Number (numéro appelé)
Un objet contenant le numéro appelé.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrDstReg
.1.1.10
R
SnmpAdminString (TAILLE (0..9999))
Dst Régulier
Un objet contenant la région de destination.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrCodec
.1.1.11
R
SnmpAdminString (TAILLE (0,58))
Codec
Objet contenant le codec utilisé pour l'appel.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrDataType
.1.1.12
R
SnmpAdminString (TAILLE (0..7))
Type de données
Un objet contenant le type d’appel : ttyrel (relais TTY), mod-pt (passage modem), fax-pt (passage télécopieur), tty-pt (passage TTY), t38fax (T.38 FAX), faxrel (relais télécopieur), modrel (relais modem)
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrPktSize
.1.1.13
R
SnmpAdminString (TAILLE (0..999))
Taille du paquet
Un objet contenant la taille du paquet de chaque flux de données en millisecondes.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstLossPerc
.1.1.14
R
SnmpAdminString (TAILLE (0..4))
 % de perte
Objet contenant la perte de paquets pendant un appel. La perte de paquets est calculée à intervalles de 10 secondes.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrPeakJitter
.1.1.15
R
SnmpAdminString (TAILLE (0..9999))
Jit de pointe
Objet contenant la gigue de crête pendant un appel en millisecondes.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrPeakDly
.1.1.16
R
SnmpAdminString (TAILLE (0..9999))
Dly
Un objet contenant le délai de paquet de pointe bidirectionnel pendant un appel en millisecondes.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrEC
.1.1.17
R
SnmpAdminString (TAILLE (0..2))
EC
Objet contenant l’état d’annulation d’écho pendant un appel.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE
avCmMeasIpVoStatSumDataLstHrFEAddr
.1.1.18
R
SnmpAdminString (TAILLE (0..41))
FE-Addr
Un objet contenant l’adresse IP distante.
RAPPORT SOMMAIRE DE DONNÉES STATISTIQUES IP VOICE

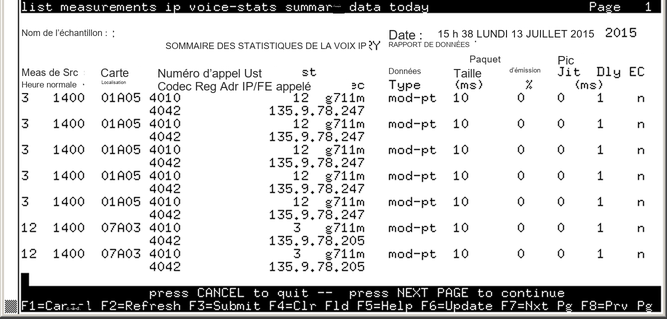

Exemple de sortie de formulaires

avCmMeasIpVoStatSumDataToday - IP VOICE STATISTICS SUMMARY DATA REPORT

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 40 -v2c -Os -c public localhost -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmMeasIpVoStatSumDataLstHr
avCmMeasIpVoStatSumDataLstHrRegion.3.1400.1 = INTEGER : 3
avCmMeasIpVoStatSumDataLstHrRegion.3.1400.2 = INTEGER : 3
:
:
avCmMeasIpVoStatSumDataLstHrRegion.12.1400.5 = INTEGER : 12
avCmMeasIpVoStatSumDataLstHrMeasHour.3.1400.1 = INTEGER : 1400
avCmMeasIpVoStatSumDataLstHrMeasHour.3.1400.2 = INTEGER : 1400
:
:
avCmMeasIpVoStatSumDataLstHrMeasHour.12.1400.5 = INTEGER : 1400
avCmMeasIpVoStatSumDataLstHrRunTime.3.1400.1 = STRING : 15 h 25 LUN. 13 JUIL. 2015
avCmMeasIpVoStatSumDataLstHrRunTime.3.1400.2 = STRING : 15 h 25 LUN. 13 JUIL. 2015
:
:
avCmMeasIpVoStatSumDataLstHrRunTime.12.1400.5 = STRING : 15 h 25 LUN. 13 JUIL. 2015
avCmMeasIpVoStatSumDataLstHrBoardLoc.3.1400.1 = STRING : 01A05
avCmMeasIpVoStatSumDataLstHrBoardLoc.3.1400.2 = STRING : 01A05
:
:
avCmMeasIpVoStatSumDataLstHrBoardLoc.12.1400.5 = STRING : 07A03
avCmMeasIpVoStatSumDataLstHrCallingNum.3.1400.1 = STRING : 4010
avCmMeasIpVoStatSumDataLstHrCallingNum.3.1400.2 = STRING : 4010
:
:
avCmMeasIpVoStatSumDataLstHrCallingNum.12.1400.5 = STRING : 4010
avCmMeasIpVoStatSumDataLstHrCalledNum.3.1400.1 = STRING : 4042
avCmMeasIpVoStatSumDataLstHrCalledNum.3.1400.2 = STRING : 4042
:
:
avCmMeasIpVoStatSumDataLstHrCalledNum.12.1400.5 = STRING : 4042
avCmMeasIpVoStatSumDataLstHrDstReg.3.1400.1 = INTEGER : 12
avCmMeasIpVoStatSumDataLstHrDstReg.3.1400.2 = INTEGER : 12
:
:
avCmMeasIpVoStatSumDataLstHrDstReg.12.1400.5 = INTEGER : 3
avCmMeasIpVoStatSumDataLstHrCodec.3.1400.1 = STRING : g711m
avCmMeasIpVoStatSumDataLstHrCodec.3.1400.2 = BANDE : g711m
:
:
avCmMeasIpVoStatSumDataLstHrCodec.12.1400.5 = STRING : g711m
avCmMeasIpVoStatSumDataLstHrDataType.3.1400.1 = STRING : mod-pt
avCmMeasIpVoStatSumDataLstHrDataType.3.1400.2 = STRING : mod-pt
:
:
avCmMeasIpVoStatSumDataLstHrDataType.12.1400.5 = STRING : mod-pt
avCmMeasIpVoStatSumDataLstHrPktSize.3.1400.1 = INTEGER : 10
avCmMeasIpVoStatSumDataLstHrPktSize.3.1400.2 = INTEGER : 10
:
:
avCmMeasIpVoStatSumDataLstHrPktSize.12.1400.5 = INTEGER : 10
avCmMeasIpVoStatSumDataLstHrLossPerc.3.1400.1 = STRING : 0
avCmMeasIpVoStatSumDataLstHrLossPerc.3.1400.2 = STRING : 0
:
:
avCmMeasIpVoStatSumDataLstHrLossPerc.12.1400.5 = STRING : 0
avCmMeasIpVoStatSumDataLstHrPeakJitter.3.1400.1 = INTEGER : 0
avCmMeasIpVoStatSumDataLstHrPeakJitter.3.1400.2 = INTEGER : 0
:
:
avCmMeasIpVoStatSumDataLstHrPeakJitter.12.1400.5 = INTEGER : 0
avCmMeasIpVoStatSumDataLstHrPeakDly.3.1400.1 = INTEGER : 1
avCmMeasIpVoStatSumDataLstHrPeakDly.3.1400.2 = INTEGER : 1
:
:
avCmMeasIpVoStatSumDataLstHrPeakDly.12.1400.5 = INTEGER : 1
avCmMeasIpVoStatSumDataLstHrEC.3.1400.1 = STRING : n
avCmMeasIpVoStatSumDataLstHrEC.3.1400.2 = STRING : n
:
:
avCmMeasIpVoStatSumDataLstHrEC.12.1400.5 = STRING : n
avCmMeasIpVoStatSumDataLstHrFEAddr.3.1400.1 = STRING : 135.9.78.247
avCmMeasIpVoStatSumDataLstHrFEAddr.3.1400.2 = STRING : 135.9.78.247
:
:
avCmMeasIpVoStatSumDataLstHrFEAddr.12.1400.5 = STRING : 135.9.78.205
