avCmMeasIpVoStatSumRtdelLstHr

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmMeasIpVoStatSumRtdelLstHr
entreprises.6889.2.73.8.1.74
Tableau

Description

Le groupe MIB avCmMeasIpVoStatSumRtdelLstHr affiche le délai de paquet enregistré lors des appels de l'heure précédente pour chaque région réseau administrée sur le formulaire NETWORK REGION MEASUREMENT SELECTION.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmMeasIpVoStatSumRtdelLstHr
sam
list measurements ip voice-stats rtdelay last-hour
RAPPORT SOMMAIRE RTDELAY SUR LES STATISTIQUES VOIX IP

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise. Le super-utilisateur par défaut peut exécuter cette commande.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasIpVoStatSumRtdelLstHrTable
1.
N/D
SÉQUENCE DE avCmMeasIpVoStatSumRtdelLstHrEntry
N/D
Un objet contenant les entrées avCmMeasIpVoStatSumRtdelLstHr.
avCmMeasIpVoStatSumRtdelLstHrEntry
.1.1
N/D
avCmMeasIpVoStatSumRtdelLstHrEntry
N/D
Un objet contenant l'entrée avCmMeasIpVoStatSumRtdelLstHr avec les informations envoyées par le switch.
avCmMeasIpVoStatSumRtdelLstHrRegIdx
.1.1.1
N/D
Integer32 (1..2000)
N/D
Un index dans la région du réseau.
avCmMeasIpVoStatSumRtdelLstHrHourIdx
.1.1.2
N/D
Integer32 (1..2300)
N/D
Un index contenant les mesures des statistiques vocales sur la perte de paquets dans le format 24 heures.
avCmMeasIpVoStatSumRtdelLstHrHourIdx
.1.1.3
N/D
Integer32 (1..9999)
N/D
Un index contenant les mesures des statistiques vocales sur la perte de paquets dans le format 24 heures.
avCmMeasIpVoStatSumRtdelLstHrRégion
.1.1.4
R
Integer32 (1..2000)
Commande Liste : Région
Un objet contenant la région du réseau.
RAPPORT SOMMAIRE RTDELAY SUR LES STATISTIQUES VOIX IP
avCmMeasIpVoStatSumRtdelLstHrMeasHour
.1.1.5
R
Integer32 (1..2300)
Heure de mesure
Un objet qui contient l’heure de mesure.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrRunTime
.1.1.6
R
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrBoardLoc
.1.1.7
R
SnmpAdminString (TAILLE (0..6))
Emplacement de la carte
Un objet contenant l’emplacement de la carte.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrCallingNum
.1.1.8
R
SnmpAdminString (TAILLE (0..17))
Calling number (numéro du demandeur)
Objet contenant le numéro d’appel.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrCalledNum
.1.1.9
R
SnmpAdminString (TAILLE (0..17))
Called Number (numéro appelé)
Un objet contenant le numéro appelé.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrDstReg
.1.1.10
R
Integer32 (0..9999)
Taille du paquet
Un objet contenant la taille du paquet de chaque flux de données en millisecondes.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrDstReg
.1.1.11
R
Integer32 (0..9999)
Régulier Dst
Un objet contenant la région de destination.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrCodec
.1.1.12
R
SnmpAdminString (TAILLE (0,58))
Codec
Objet contenant le codec utilisé pour l'appel.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrAvg
.1.1.13
R
Integer32 (0..9999)
Moyenne RT-retard
Un objet contenant le délai moyen de paquet bidirectionnel en millisecondes.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrPeak
.1.1.14
R
Integer32 (0,999)
Pic de délai RT
Objet contenant le délai de paquet de pointe bidirectionnel pendant un appel.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrTimeCall
.1.1.15
R
SnmpAdminString (TAILLE (0..5))
Heure de l’appel
Un objet contenant l’horodatage lorsque le seuil a été dépassé. L’horodatage est affiché au format MMSS (minutes secondes).
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrDataCallr
.1.1.16
R
SnmpAdminString (TAILLE (0..2))
Appel de données
Objet contenant l'indication d'un appel de données.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrEncryp
.1.1.17
R
SnmpAdminString (TAILLE (0..2))
Encrype
Objet contenant l’état du chiffrement pendant un appel.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrEC
.1.1.18
R
SnmpAdminString (TAILLE (0..2))
EC
Objet contenant l’état d’annulation d’écho pendant un appel.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP
avCmMeasIpVoStatSumRtdelLstHrFEAddr
.1.1.19
R
SnmpAdminString (TAILLE (0..41))
FE-Addr
Un objet contenant l’adresse IP distante.
RAPPORT SOMMAIRE RTDELAY DES STATISTIQUES VOCALES IP

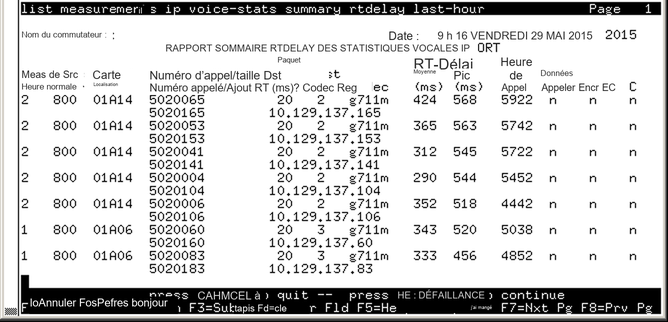

Exemple de sortie de formulaires

avCmMeasIpVoStatSumRtdelLstHr - IP VOICE STATISICS SUMMARY RTDELAY REPORT

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmMeasIpVoStatSumRtdelLstHr
avCmMeasIpVoStatSumRtdelLstHrRegion.1.800.1 = INTEGER : 1
avCmMeasIpVoStatSumRtdelLstHrRegion.1.800.2 = INTEGER : 1
:
:
avCmMeasIpVoStatSumRtdelLstHrRegion.4.800.5 = INTEGER : 4
avCmMeasIpVoStatSumRtdelLstHrMeasHour.1.800.1 = INTEGER : 800
avCmMeasIpVoStatSumRtdelLstHrMeasHour.1.800.2 = INTEGER : 800
:
:
avCmMeasIpVoStatSumRtdelLstHrMeasHour.4.800.5 = INTEGER : 800
avCmMeasIpVoStatSumRtdelLstHrRunTime.1.800.1 = STRING : 9 h 18 VENDREDI 29 MAI 2015
avCmMeasIpVoStatSumRtdelLstHrRunTime.1.800.2 = STRING : 9 h 18 VENDREDI 29 MAI 2015
:
:
29 MAI 2015
avCmMeasIpVoStatSumRtdelLstHrRunTime.4.800.5 = STRING : 9 h 18 VENDREDI 29 MAI 2015
avCmMeasIpVoStatSumRtdelLstHrBoardLoc.1.800.1 = STRING : 01A06
avCmMeasIpVoStatSumRtdelLstHrBoardLoc.1.800.2 = STRING : 01A06
:
:
avCmMeasIpVoStatSumRtdelLstHrBoardLoc.4.800.5 = STRING : 01A04
avCmMeasIpVoStatSumRtdelLstHrCallingNum.1.800.1 = STRING : 5020060
avCmMeasIpVoStatSumRtdelLstHrCallingNum.1.800.2 = STRING : 5020083
:
:
avCmMeasIpVoStatSumRtdelLstHrCallingNum.4.800.5 = STRING : 5020100
avCmMeasIpVoStatSumRtdelLstHrCalledNum.1.800.1 = STRING : 5020160
avCmMeasIpVoStatSumRtdelLstHrCalledNum.1.800.2 = STRING : 5020183
:
:
avCmMeasIpVoStatSumRtdelLstHrCalledNum.4.800.5 = STRING : 5020200
avCmMeasIpVoStatSumRtdelLstHrPktSize.1.800.1 = INTEGER : 20
avCmMeasIpVoStatSumRtdelLstHrPktSize.1.800.2 = INTEGER : 20
:
:
avCmMeasIpVoStatSumRtdelLstHrPktSize.4.800.5 = INTEGER : 20
avCmMeasIpVoStatSumRtdelLstHrDstReg.1.800.1 = INTEGER : 3
avCmMeasIpVoStatSumRtdelLstHrDstReg.1.800.2 = INTEGER : 3
:
:
avCmMeasIpVoStatSumRtdelLstHrDstReg.4.800.5 = INTEGER : 4
avCmMeasIpVoStatSumRtdelLstHrCodec.1.800.1 = BANDE : g711m
avCmMeasIpVoStatSumRtdelLstHrCodec.1.800.2 = BANDE : g711m
:
:
avCmMeasIpVoStatSumRtdelLstHrCodec.4.800.5 = BANDE : g711m
avCmMeasIpVoStatSumRtdelLstHrAvg.1.800.1 = INTEGER : 343
avCmMeasIpVoStatSumRtdelLstHrAvg.1.800.2 = INTEGER : 333
:
:
avCmMeasIpVoStatSumRtdelLstHrAvg.4.800.5 = INTEGER : 117
avCmMeasIpVoStatSumRtdelLstHrPeak.1.800.1 = INTEGER : 520
avCmMeasIpVoStatSumRtdelLstHrPeak.1.800.2 = INTEGER : 456
:
:
avCmMeasIpVoStatSumRtdelLstHrPeak.4.800.5 = INTEGER : 277
avCmMeasIpVoStatSumRtdelLstHrTimeCall.1.800.1 = STRING : 5038
avCmMeasIpVoStatSumRtdelLstHrTimeCall.1.800.2 = STRING : 4852
:
:
avCmMeasIpVoStatSumRtdelLstHrTimeCall.4.800.5 = STRING : 4456
avCmMeasIpVoStatSumRtdelLstHrDataCall.1.800.1 = STRING : n
avCmMeasIpVoStatSumRtdelLstHrDataCall.1.800.2 = STRING : n
:
:
avCmMeasIpVoStatSumRtdelLstHrDataCall.4.800.5 = STRING : n
avCmMeasIpVoStatSumRtdelLstHrEncryp.1.800.1 = BANDE : n
avCmMeasIpVoStatSumRtdelLstHrEncryp.1.800.2 = BANDE : n
:
:
avCmMeasIpVoStatSumRtdelLstHrEncryp.2.800.5 = BANDE : n
avCmMeasIpVoStatSumRtdelLstHrEncryp.3.800.1 = BANDE : n
avCmMeasIpVoStatSumRtdelLstHrEncryp.3.800.2 = BANDE : n
:
:
avCmMeasIpVoStatSumRtdelLstHrEncryp.4.800.5 = BANDE : n
avCmMeasIpVoStatSumRtdelLstHrEC.1.800.1 = BANDE : n
avCmMeasIpVoStatSumRtdelLstHrEC.1.800.2 = BANDE : n
:
:
avCmMeasIpVoStatSumRtdelLstHrEC.4.800.5 = BANDE : y
avCmMeasIpVoStatSumRtdelLstHrFEAddr.1.800.1 = STRING : 129.137.60
avCmMeasIpVoStatSumRtdelLstHrFEAddr.1.800.2 = STRING : 129.137.83
:
:
avCmMeasIpVoStatSumRtdelLstHrFEAddr.4.800.5 = STRING : 129.137.100
vit@serveur1>
