avCmMeasIpVoStatHrRtDel

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmMeasIVoStatHrRtdel
entreprises.6889.2.73.8.1.66
Tableau

Description

Le groupe MIB avCmMeasIpVoStatHrRtdel affiche le délai horaire des paquets pendant les appels pour chaque région réseau administrée sur le formulaire NETWORK REGION MEASUREMENT SELECTION.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmMeasIpVoStatHrRtdel
sam
list measurements ip voice-stats hourly rtdelay
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale requise. Le super-utilisateur par défaut peut exécuter cette commande.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasIpVoStatHrRtdelTable
1.
N/D
SÉQUENCE DE AvCmMeasIpVoStatHrRtdelEntrée
N/D
Un objet contenant lesentrées avCmMeasIpVoStatHrRtdel.
avCmMeasIpVoStatHrRtdelEntry
.1.1
N/D
AvCmMeasIpVoStatHrRtdelEntry
N/D
Un objet contenant l'entrée avCmMeasIpVoStatHrRtdel avec les informations envoyées par le switch.
avCmMeasIpVoStatHrRtdelRegIdx
.1.1.1
N/D
Integer32 (0..2300)
N/D
Un index dans la région du réseau.
avCmMeasIpVoStatHrRtdelHourIdx
.1.1.2
N/D
Integer32 (0..2300)
N/D
Un index qui contient les mesures des statistiques vocales de perte de paquets dans le format 24 heures.
avCmMeasIpVoStatHrRtdelIdx
.1.1.3
N/D
Integer32 (0..9999)
N/D
Un index unique pour les statistiques vocales sur la perte de paquets.
avCmMeasIpVoStatHrRtdelRégion
.1.1.4
R
Integer32 (0..2000)
Commande Liste : Région
Un objet contenant la région du réseau.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelMeasHour
.1.1.5
R
Integer32 (0..2300)
Heure de mesure
Un objet qui contient l’heure de mesure.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelRunTime
.1.1.6
R
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelBoardLoc
.1.1.7
R
SnmpAdminString (TAILLE (0..6))
Emplacement de la carte
Un objet contenant l’emplacement de la carte.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelCallingNum
.1.1.8
R
SnmpAdminString (TAILLE (0..17))
Calling number (numéro du demandeur)
Objet contenant le numéro d’appel.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelCalledNum
.1.1.9
R
SnmpAdminString (TAILLE (0..17))
Called Number (numéro appelé)
Un objet contenant le numéro appelé.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelCodec
.1.1.10
R
SnmpAdminString (TAILLE (0..8))
Codec
Objet contenant le codec utilisé pour l'appel.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelPktSize
.1.1.11
R
Integer32 (0,999)
Taille du paquet
Objet contenant la taille du paquet de chaque flux de données de l’appel en millisecondes.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelDstReg
.1.1.12
R
Integer32 (0..9999)
Dst Régulier
Objet contenant la région du réseau où se trouve le processeur multimédia.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelAvg
.1.1.13
R
Integer32 (0..9999)
Moyenne RT-retard
Un objet contenant le délai moyen de paquet bidirectionnel en millisecondes.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelPeak
.1.1.14
R
Integer32 (0..9999)
Pic de délai RT
Objet contenant le délai de paquet de pointe bidirectionnel pendant l’appel.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelTimeCall
.1.1.15
R
SnmpAdminString (TAILLE (0..5))
Heure de l’appel
Objet contenant l’horodatage lorsque le seuil est dépassé dans l’appel. L’horodatage affiche les minutes et les secondes au format MM-SS.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelDataCall
.1.1.16
R
SnmpAdminString (TAILLE (0..2))
Appel de données
Un objet contenant l'indication d'appels de données.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelEncrypc
.1.1.17
R
SnmpAdminString (TAILLE (0..2))
Encrype
Un objet contenant l’indication du chiffrement média.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelEC
.1.1.18
R
SnmpAdminString (TAILLE (0..2))
EC
Un objet contenant l’état de l’annulation d’écho.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS
avCmMeasIpVoStatHrRtdelFEAddr
.1.1.19
R
SnmpAdminString (TAILLE (0..41))
FE-Addr
Un objet contenant l’adresse IP de l’extrémité éloignée.
RAPPORT RTDELAY DE LA RÉGION DU RÉSEAU IP VOICE STATSTICS

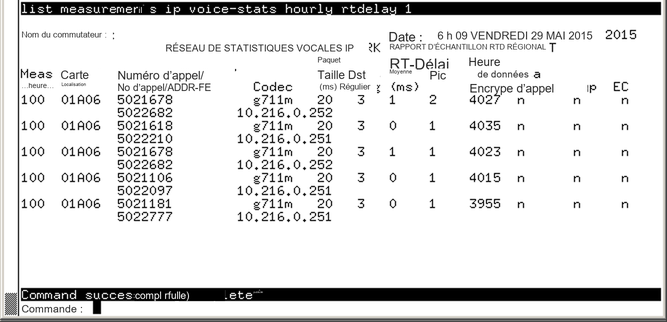

Exemple de sortie de formulaires

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmMeasIpVoStatHrRtdel
avCmMeasIpVoStatHrRtdelRegion.1.100.1 = INTEGER : 1
avCmMeasIpVoStatHrRtdelRegion.1.100.2 = INTEGER : 1
:
:
avCmMeasIpVoStatHrRtdelRegion.3.2300.4 = INTEGER : 3
avCmMeasIpVoStatHrRtdelMeasHour.1.100.1 = INTEGER : 100
avCmMeasIpVoStatHrRtdelMeasHour.1.100.2 = INTÉGREUR : 100
:
:
avCmMeasIpVoStatHrRtdelMeasHour.3.2300.4 = INTEGER : 2300
avCmMeasIpVoStatHrRtdelRunTime.1.100.1 = STRING : 7 h 28 VENDREDI 29 MAI 2015
avCmMeasIpVoStatHrRtdelRunTime.1.100.2 = STRING : 7 h 28 VENDREDI 29 MAI 2015
:
:
avCmMeasIpVoStatHrRtdelRunTime.3.2300.4 = STRING : 7 h 28 VENDREDI 29 MAI 2015
avCmMeasIpVoStatHrRtdelBoardLoc.1.100.1 = BANDE : 01A06
avCmMeasIpVoStatHrRtdelBoardLoc.1.100.2 = BANDE : 01A06
:
:
avCmMeasIpVoStatHrRtdelBoardLoc.3.2300.4 = BANDE : 01A03
avCmMeasIpVoStatHrRtdelCallingNum.1.100.1 = BANDE : 5021678
avCmMeasIpVoStatHrRtdelCallingNum.1.100.2 = BANDE : 5021618
:
:
avCmMeasIpVoStatHrRtdelCallingNum.3.2300.4 = STRING : 5021010
avCmMeasIpVoStatHrRtdelCalledNum.1.100.1 = BANDE : 5022682
avCmMeasIpVoStatHrRtdelCalledNum.1.100.2 = BANDE : 5022210
:
:
avCmMeasIpVoStatHrRtdelCalledNum.3.2300.4 = BANDE : 5022433
avCmMeasIpVoStatHrRtdelCodec.1.100.1 = BANDE : g711m
avCmMeasIpVoStatHrRtdelCodec.1.100.2 = BANDE : g711m
:
:
avCmMeasIpVoStatHrRtdelCodec.3.2300.4 = BANDE : g711m
avCmMeasIpVoStatHrRtdelPktSize.1.100.1 = INTEGER : 20
avCmMeasIpVoStatHrRtdelPktSize.1.100.2 = INTEGER : 20
:
:
avCmMeasIpVoStatHrRtdelPktSize.3.2300.4 = INTEGER : 20
avCmMeasIpVoStatHrRtdelDstReg.1.100.1 = INTÉGREUR : 3
avCmMeasIpVoStatHrRtdelDstReg.1.100.2 = INTEGER : 3
:
:
avCmMeasIpVoStatHrRtdelDstReg.3.2300.4 = INTEGER : 3
avCmMeasIpVoStatHrRtdelAv.1.100.1 = INTEGER : 1
avCmMeasIpVoStatHrRtdelAv.1.100.2 = INTEGER : 0
:
:
avCmMeasIpVoStatHrRtdelAv.3.2300.4 = INTEGER : 6
avCmMeasIpVoStatHrRtdelPeak.1.100.1 = INTEGER : 2
avCmMeasIpVoStatHrRtdelPeak.1.100.2 = INTEGER : 1
:
:
avCmMeasIpVoStatHrRtdelPeak.3.2300.4 = INTEGER : 6
avCmMeasIpVoStatHrRtdelTimeCall.1.100.1 = STRING : 4027
avCmMeasIpVoStatHrRtdelTimeCall.1.100.2 = STRING : 4035
:
:
avCmMeasIpVoStatHrRtdelTimeCall.3.2300.4 = BANDE : 3130
avCmMeasIpVoStatHrRtdelDataCall.1.100.1 = STRING : n
avCmMeasIpVoStatHrRtdelDataCall.1.100.2 = STRING : n
:
:
avCmMeasIpVoStatHrRtdelDataCall.3.2300.4 = STRING : n
avCmMeasIpVoStatHrRtdelEncryp.1.100.1 = BANDE : n
avCmMeasIpVoStatHrRtdelEncryp.1.100.2 = BANDE : n
:
:
avCmMeasIpVoStatHrRtdelEncryp.3.2300.4 = BANDE : n
avCmMeasIpVoStatHrRtdelEC.1.100.1 = BANDE : n
avCmMeasIpVoStatHrRtdelEC.1.100.2 = BANDE : n
:
:
avCmMeasIpVoStatHrRtdelEC.3.2300.4 = BANDE : y
avCmMeasIpVoStatHrRtdelFEAddr.1.100.1 = STRING : 10.216.0.252
avCmMeasIpVoStatHrRtdelFEAddr.1.100.2 = BANDE : 10.216.0.251
:
:
avCmMeasIpVoStatHrRtdelFEAddr.3.2300.4 = BANDE : 10.216.0.252
