avCmMeasIpVoStatSumPkLosLstHr

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
avCmMeasIVoStatSumPkLosYest
entreprises.6889.2.73.8.1.71
Tableau

Description

Le groupe MIB avCmMeasIpVoStatSumPkLosLstHr affiche la perte de paquets enregistrée lors des appels de l'heure précédente pour chaque région réseau administrée sur le formulaire NETWORK REGION MEASUREMENT SELECTION.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
avCmMeasIpVoStatSumPkLosLstHr
sam
list measurements ip voice-stats pktloss last-hour
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Rapports de Avaya Aura® Communication Manager document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale requise. Le super-utilisateur par défaut peut exécuter cette commande.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasIpVoStatSumPkLosLstHrTable
..1
N/D
SÉQUENCE DE avCmMeasIpVoStatSumPkLosLstHrEntry
N/D
Un objet contenant les entrées avCmMeasIpVoStatSumPkLosLstHr.
avCmMeasIpVoStatSumPkLosLstHrEntry
..1.1
N/D
avCmMeasIpVoStatSumPkLosLstHrEntry
N/D
Un objet contenant l'entrée avCmMeasIpVoStatSumPkLosLstHr avec les informations envoyées par le switch.
avCmMeasIpVoStatSumPkLosLstHrRegIdx
..1.1.1
N/D
Integer32 (1..2000)
N/D
Un index dans la région du réseau.
avCmMeasIpVoStatSumPkLosLstHrHourIdx
..1.1.2
N/D
Integer32 (1..2300)
N/D
Un index contenant les mesures des statistiques vocales PktLoss.
avCmMeasIpVoStatSumPkLosLstHrIdx
..1.1.3
N/D
Integer32 (1..9999)
N/D
Un index contenant les mesures des statistiques vocales de perte de connaissance.
avCmMeasIpVoStatSumPkLosLstHrRégion
..1.1.4
R
Integer32 (0..2000)
Commande Liste : Région
Objet contenant la région du réseau.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrMeasHour
.1.1.5
Integer32 (0..2300)
Heure de mesure
Un objet contenant l’heure.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrRunTime
.1.1.6
R
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrBoardLoc
..1.1.7
SnmpAdminString (TAILLE (0..6))
Emplacement de la carte
Un objet contenant l’emplacement de la carte.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrCallingNum
..1.1.8
SnmpAdminString (TAILLE (0..17))
Calling number (numéro du demandeur)
Objet contenant le numéro d’appel.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrCalledNum
..1.1.9
R
SnmpAdminString (TAILLE (0..17))
Called Number (numéro appelé)
Un objet contenant le numéro appelé.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrDstReg
..1.1.10
R
Integer32 (0..9999)
Dst Régulier
Un objet contenant la région de destination.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrCodec
..1.1.11
R
SnmpAdminString (TAILLE (0..8))
Codec
Objet contenant le codec utilisé pour l'appel.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrTimeCall
..1.1.12
R
SnmpAdminString (TAILLE (0..5))
Heure de l’appel
Un objet contenant l’horodatage lorsque le seuil a été dépassé. L’horodatage est affiché au format MMSS (minutes secondes).
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrUDPPort
..1.1.13
SnmpAdminString (TAILLE (0..6))
UDP Port (accès UDP)
Objet contenant le port utilisé par le processeur multimédia pour l’appel.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrPktSize
..1.1.14
R
Integer32 (0,999)
Taille du paquet
Un objet contenant la taille du paquet de chaque flux de données en millisecondes.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrTotnumLosPkts
..1.1.15
R
Integer32 (0..9999)
Nombre total de paquets perdus
Objet contenant le nombre total de paquets perdus pendant un appel.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrPktLossPerc
..1.1.16
SnmpAdminString (TAILLE (0..3))
Perte de paquet
Un objet contenant la perte de pic de packekt pour un appel. La perte de paquets est mesurée à intervalles de 10 secondes.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrSilSup
..1.1.17
R
SnmpAdminString (TAILLE (0..2))
Sup. du sol
Objet contenant l’état de la suppression du silence pendant un appel.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP
avCmMeasIpVoStatSumPkLosLstHrFEAddr
..1.1.18
R
SnmpAdminString (TAILLE (0..41))
FEAddr
Un objet contenant l’adresse IP distante.
RAPPORT SOMMAIRE SUR LA PERTE DE CONNAISSANCES DES STATISTIQUES DE LA VOIX IP

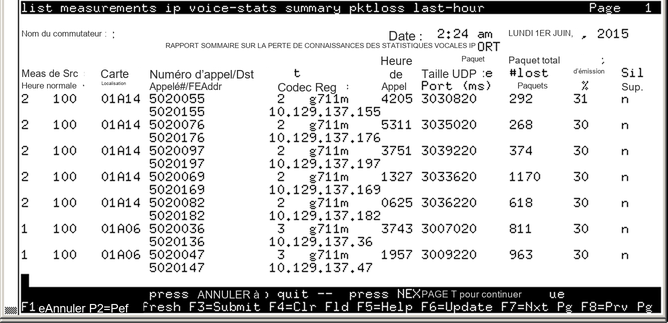

Exemple de sortie de formulaires

avCmMeasIpVoStatSumPkLosLstHr - IP VOICE STATISTICS SUMMARY PKTLOSS REPORT

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibss/AVAYA-AURA-CM-MIB.txt avCmMeasIpVoStatSumPkLosLstHr
avCmMeasIpVoStatSumPkLosLstHrRegion.1.100.1 = INTEGER : 1
avCmMeasIpVoStatSumPkLosLstHrRegion.1.100.2 = INTEGER : 1
:
:
avCmMeasIpVoStatSumPkLosLstHrRegion.2.100.5 = INTEGER : 2
avCmMeasIpVoStatSumPkLosLstHrMeasHour.1.100.1 = INTÉGREUR : 100
avCmMeasIpVoStatSumPkLosLstHrMeasHour.1.100.2 = INTÉGREUR : 100
:
:
avCmMeasIpVoStatSumPkLosLstHrMeasHour.2.100.5 = INTEGER : 100
avCmMeasIpVoStatSumPkLosLstHrRunTime.1.100.1 = STRING : 2 h 21 LUN 1ER JUIN 2015
avCmMeasIpVoStatSumPkLosLstHrRunTime.1.100.2 = STRING : 2 h 21 LUN 1ER JUIN 2015
:
:
avCmMeasIpVoStatSumPkLosLstHrRunTime.2.100.5 = STRING : 2 h 21 LUN 1ER JUIN 2015
avCmMeasIpVoStatSumPkLosLstHrBoardLoc.1.100.1 = STRING : 01A06
avCmMeasIpVoStatSumPkLosLstHrBoardLoc.1.100.2 = STRING : 01A06
:
:
avCmMeasIpVoStatSumPkLosLstHrBoardLoc.2.100.5 = BANDE : 01A14
avCmMeasIpVoStatSumPkLosLstHrCallingNum.1.100.1 = STRING : 5020036
avCmMeasIpVoStatSumPkLosLstHrCallingNum.1.100.2 = STRING : 5020047
:
:
avCmMeasIpVoStatSumPkLosLstHrCallingNum.2.100.5 = STRING : 5020082
avCmMeasIpVoStatSumPkLosLstHrCalledNum.1.100.1 = STRING : 5020136
avCmMeasIpVoStatSumPkLosLstHrCalledNum.1.100.2 = STRING : 5020147
:
:
avCmMeasIpVoStatSumPkLosLstHrCalledNum.2.100.5 = STRING : 5020182
avCmMeasIpVoStatSumPkLosLstHrDstReg.1.100.1 = INTEGER : 3
avCmMeasIpVoStatSumPkLosLstHrDstReg.1.100.2 = INTÉGREUR : 3
:
:
avCmMeasIpVoStatSumPkLosLstHrDstReg.2.100.5 = INTEGER : 2
avCmMeasIpVoStatSumPkLosLstHrCodec.1.100.1 = STRING : g711m
avCmMeasIpVoStatSumPkLosLstHrCodec.1.100.2 = BANDE : g711m
:
:
avCmMeasIpVoStatSumPkLosLstHrCodec.2.100.5 = BANDE : g711m
avCmMeasIpVoStatSumPkLosLstHrTimeCall.1.100.1 = STRING : 3743
avCmMeasIpVoStatSumPkLosLstHrTimeCall.1.100.2 = STRING : 1957
:
:
avCmMeasIpVoStatSumPkLosLstHrTimeCall.2.100.5 = STRING : 0625
avCmMeasIpVoStatSumPkLosLstHrUDPPort.1.100.1 = STRING : 30070
avCmMeasIpVoStatSumPkLosLstHrUDPPort.1.100.2 = STRING : 30092
:
:
avCmMeasIpVoStatSumPkLosLstHrUDPPort.2.100.5 = BANDE : 30362
avCmMeasIpVoStatSumPkLosLstHrPktSize.1.100.1 = INTEGER : 20
avCmMeasIpVoStatSumPkLosLstHrPktSize.1.100.2 = INTEGER : 20
:
:
avCmMeasIpVoStatSumPkLosLstHrPktSize.2.100.5 = INTEGER : 20
avCmMeasIpVoStatSumPkLosLstHrTotnumLosPkts .1.100.1 = INTEGER : 811
369
avCmMeasIpVoStatSumPkLosLstHrTotnumLosPkts .1.100.2 = INTEGER : 963
:
:
avCmMeasIpVoStatSumPkLosLstHrTotnumLosPkts .2.100.5 = INTEGER : 618
avCmMeasIpVoStatSumPkLosLstHrPktLossPerc .1.100.1 = STRING : 30
avCmMeasIpVoStatSumPkLosLstHrPktLossPerc .1.100.2 = STRING : 30
:
:
avCmMeasIpVoStatSumPkLosLstHrPktLossPerc .2.100.5 = STRING : 30
avCmMeasIpVoStatSumPkLosLstHrSilSup.1.100.1 = STRING : n
avCmMeasIpVoStatSumPkLosLstHrSilSup.1.100.2 = STRING : n
:
:
avCmMeasIpVoStatSumPkLosLstHrSilSup.2.100.5 = BANDE : n
avCmMeasIpVoStatSumPkLosLstHrFEAddr.1.100.1 = STRING : 129.137.36
avCmMeasIpVoStatSumPkLosLstHrFEAddr.1.100.2 = STRING : 129.137.47
:
:
avCmMeasIpVoStatSumPkLosLstHrFEAddr.2.100.5 = STRING : 129.137.182
