avCmMeasToneRecLstHr

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Nom de groupe MIB
OID
Type
Groupe avCmMeasToneRecLstHr
entreprises.6889.2.73.8.1.97
Tableau

Description

Le groupe MIB avCmMeasToneRecLstHr utilise la list measurements tone-receiver detail last-hour commande pour récupérer les données du récepteur de tonalité de la dernière heure.

Versions prises en charge

6.3.100 et versions ultérieures

Type de sondage

Rendement/Utilisation

Polling interval (intervalle d'interrogation)

Pas plus d’une fois par heure, car les données ne sont mises à jour qu’à proximité du début de l’heure.

Intervalle de mise en cache par défaut

600 secondes

Intervalle de temporisation

Le délai initial doit être réglé à 20 secondes.

Intervalle entre les essais

La nouvelle tentative initiale doit être réglée à 3.

Restrictions

Jaune/Moyen : Les données recueillies par ce groupe MIB pourraient avoir un certain impact sur le système.

Commandes du Communication Manager associées :

Nom de groupe MIB
Casse/SAT
Commande associée
Nom du formulaire/rapport
Groupe avCmMeasToneRecLstHr
sam
list measurements tone-receiver detail last-hour
MESURES DES DÉTAILS DU RÉCEPTEUR DE TONALITÉ

Document de référence

Une description détaillée de la commande et du formulaire se trouve dans le Commandes de maintenance pour Avaya Aura® Communication Manager, Branch Gateway et les serveurs document. Ce document peut être téléchargé à partir de http://support.avaya.com/document/.

Autorisations de commande ou profil d’utilisateur

Aucune autorisation spéciale n’est requise.

Objets

Nom d'objet
OID
R/W
Type
Nom du champ
Description
Nom du formulaire/rapport
avCmMeasToneRecLstHrTable
1.
AvCmMeasToneRecLstHrEntrée
N/D
Une liste des entrées avCmMeasToneRecLstHr.
avCmMeasToneRecLstHrEntry
.1.1
AvCmMeasToneRecLstHrEntrée
N/D
Une entrée avCmMeasToneRecLstHr contenant des objets des informations avCmMeasToneRecLstHr envoyées par le switch.
avCmMeasToneRecLstHrPnIdx
.1.1.1
Integer32 (0,99)
N/D
Un objet qui identifie de manière unique chaque incrément de données.
avCmMeasToneRecLstHrPNNumber
.1.1.2
Integer32 (0,99)
PN
Objet contenant le numéro de réseau de port dans lequel se trouve le récepteur de tonalité.
avCmMeasToneRecLstHrRunDate
.1.1.3
SnmpAdminString (TAILLE (0..28))
Date
Un objet contenant la date à laquelle la commande a été exécutée.
avCmMeasToneRecLstHrMeasHour
.1.1.4
Integer32 (0..9999)
…heure…
Un objet contenant l’heure à laquelle la mesure a été prise.
avCmMeasToneRecLstHrDTMFPnReq
.1.1.5
Integer32 (0..99999
Demande de NP DTMF
Un objet contenant le nombre de demandes DTMF dans la NP.
avCmMeasToneRecLstHrDTMFPnAlloc
.1.1.6
Integer32 (0..9999)
Alloc PN DTMF
Un objet contenant le nombre total de récepteurs DTMF situés dans la NP indiquée qui ont été attribués au cours de la dernière heure.
avCmMeasToneRecLstHrDTMFPkAlloc
.1.1.7
Integer32 (0..9999)
Attribution de pic DTMF
Un objet contenant le nombre maximal de récepteurs DTMF situés dans la NP indiquée qui étaient utilisés simultanément.
avCmMeasToneRecLstHrDTMFTotOffPN
.1.1.8
Integer32 (0..9999)
Total hors réseau DTMF
Un objet contenant le nombre total de récepteurs DTMF attribués à une NP différente pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrDTMFPkOffPN
.1.1.9
Integer32 (0..9999)
Pointe hors réseau
Un objet contenant le nombre total de récepteurs DTMF attribués à une NP différente pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrGPTDPnReq
.1.1.10
Integer32 (0..99999
Demande de NP GPTD
Un objet contenant le nombre de demandes GPTD dans la NP.
avCmMeasToneRecLstHrGPTDPnAlloc
.1.1.11
R
Integer32 (0..99999
Alloc PN GPTD
Un objet contenant le nombre total de récepteurs GPTD situés dans la NP indiquée qui ont été attribués au cours de la dernière heure.
avCmMeasToneRecLstHrGPTDPkAlloc
.1.1.12
Integer32 (0..9999)
Alloc GPTD PeaK
Un objet contenant le nombre maximal de récepteurs GPTD situés dans la NP indiquée qui étaient utilisés simultanément.
avCmMeasToneRecLstHrGPTDTotOffPN
.1.1.13
Integer32 (0..9999)
Total hors réseau GPTD
Un objet contenant le nombre total de récepteurs GPTD attribués à une NP différente pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrGPTDPkOffPN
.1.1.14
Integer32 (0..9999)
Pointe GPTD hors réseau
Un objet contenant le nombre maximal de récepteurs GPTD simultanément attribués à une autre NP pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrCCTTRPnReq
.1.1.15
Integer32 (0..99999)
CC-TTR Demande de NP
Un objet contenant le nombre de demandes CC-TTR dans la NP.
avCmMeasToneRecLstHrCCTTRPnAlloc
.1.1.16
Integer32 (0..9999)
Attribution de NP CC-TTR
Un objet contenant le nombre total de récepteurs CC-TTR situés dans la NP indiquée qui ont été attribués au cours de la dernière heure.
avCmMeasToneRecLstHrCCTRPkAlloc
.1.1.17
Integer32 (0..9999)
Attribution de pic CC-TTR
Un objet contenant le nombre maximal de récepteurs CC-TTR situés dans la NP indiquée qui étaient utilisés simultanément.
avCmMeasToneRecLstHrCCTTRTotOffPN
.1.1.18
Integer32 (0..9999)
CC-TTR Total hors réseau
Un objet contenant le nombre total de récepteurs CC-TTR attribués à une NP différente pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrCCTTRPkOffPN
.1.1.19
Integer32 (0..9999)
Pointe CC-TTR hors réseau
Un objet contenant le nombre maximal de récepteurs CC-TTR simultanément attribués à une autre NP pour les demandes provenant de cette NP
avCmMeasToneRecLstHrCCCPTRPnReq
.1.1.20
Integer32 (0..9999)
CC-CPTR Demande de NP
Un objet contenant le nombre de demandes CC-CPTR dans la NP.
avCmMeasToneRecLstHrCCCPTRPnAlloc
.1.1.21
Integer32 (0..9999)
Attribution de pic CC-CPTR
Un objet contenant le nombre total de récepteurs CC-CPTR situés dans la NP indiquée qui ont été attribués au cours de la dernière heure.
avCmMeasToneRecLstHrCCCPTRPkAlloc
.1.1.22
Integer32 (0..9999)
Attribution de pic CC-CPTR
Un objet contenant le nombre maximal de récepteurs CC-CPTR situés dans la NP indiquée qui étaient utilisés simultanément.
avCmMeasToneRecLstHrCCCPTRTotOffPN
.1.1.23
Integer32 (0..9999)
CC-CPTR Total hors réseau
Un objet contenant le nombre total de récepteurs CC-CPTR attribués à une NP différente pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrCCCPTRPkOffPN
.1.1.24
Integer32 (0..9999)
CC-CPTR Pic hors réseau
Un objet contenant le nombre maximal de récepteurs CC-CPTR simultanément attribués à une NP différente pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrCCMFCRPnReq
.1.1.25
Integer32 (0..9999)
Attribution de pic CC-CPTR
Un objet contenant le nombre de demandes CC-MFCR dans la NP.
avCmMeasToneRecLstHrCCMFCRPnAlloc
.1.1.26
Integer32 (0..9999)
CC-MFCR Alloc PN
Un objet contenant le nombre total de récepteurs CC-MFCR situés dans la NP indiquée qui ont été attribués au cours de la dernière heure.
avCmMeasToneRecLstHr
.1.1.27
Integer32 (0..9999)
Attribution de pic CC-MFCR
Un objet contenant le nombre maximal de récepteurs CC-MFCR situés dans la NP indiquée qui étaient utilisés simultanément.
avCmMeasToneRecLstHrCCMFCRTotOffPN
.1.1.28
Integer32 (0..9999)
CC-MFCR Peak Off-PN
Un objet contenant le nombre total de récepteurs CC-MFCR attribués à une NP différente pour les demandes provenant de cette NP.
avCmMeasToneRecLstHrCCMFCRPkOffPN
.1.1.29
Integer32 (0..9999)
CC-MFCR Peak Off-PN
Un objet contenant le nombre maximal de récepteurs CC-MFCR simultanément attribués à une NP différente pour les demandes provenant de cette NP.

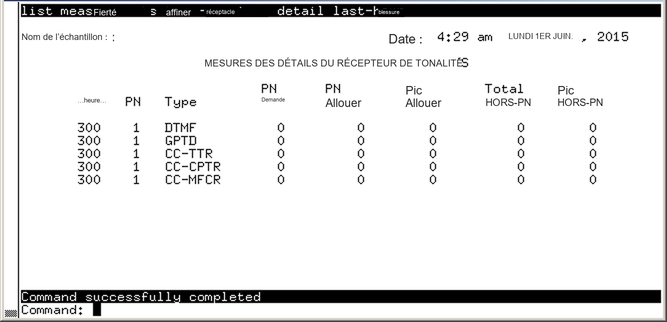

Exemple de sortie de formulaires

avCmMeasToneRecLstHr - TONE RECIEVER DETAIL MEASUREMENTS

Exemple de sortie de la commande SNMP Walk :

serveur1> snmpwalk -t 20 -v2c -Os -c privé 192.0.2.0 -m /usr/share/snmp/mibs/AVAYA-AURA-CM-MIB.txt avCmMeasToneRecLstHr
avCmMeasToneRecLstHrPNNumber.1 = INTEGER : 1
avCmMeasToneRecLstHrRunDate.1 = STRING : 4 h 21 LUNDI 1ER JUIN 2015
avCmMeasToneRecLstHrMeasHour.1 = INTEGER : 300
avCmMeasToneRecLstHrDTMFPnReq.1 = INTEGER : 0
avCmMeasToneRecLstHrDTMFPnAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrDTMFPkAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrDTMFTotOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrDTMFPkOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrGPTDPnReq.1 = INTEGER : 0
avCmMeasToneRecLstHrGPTDPnAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrGPTDPkAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrGPTDTotOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrGPTDPkOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCTTRPnReq.1 = INTEGER : 0
avCmMeasToneRecLstHrCCTTRPnAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrCCTRPkAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrCCTTRTotOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCTTRPkOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCCPTRPnReq.1 = INTEGER : 0
avCmMeasToneRecLstHrCCCPTRPnAlloc.1 = INTEGER : 0
vCmMeasToneRecLstHrCCTRPkAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrCCTTRTotOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCTTRPkOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCCPTRPnReq.1 = INTEGER : 0
avCmMeasToneRecLstHrCCCPTRPnAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrCCCPTRPkAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrCCCPTRTotOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCCPTRPkOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCMFCRPnReq.1 = INTEGER : 0
avCmMeasToneRecLstHrCCMFCRPnAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrCCMFCRPkAlloc.1 = INTEGER : 0
avCmMeasToneRecLstHrCCMFCRTotOffPN.1 = INTEGER : 0
avCmMeasToneRecLstHrCCMFCRPkOffPN.1 = INTEGER :
