Contrôle de l’acceptation des appels

Dernière mise à jour : Nov 09, 2023 |
Informations sur le prologue
Métadonnées
Mots-clés :
Le contrôle de l’admission d’appel (CAC) est une fonction qui permet de définir une limite sur la consommation de bande passante ou le nombre d’appels entre les régions du réseau.
Remarque :
Si le chiffrement média SRTP est utilisé pour les appels SIP et H.323, CAC doit être ajusté pour les frais généraux supplémentaires imposés par le processus d’authentification. L’authentification SRTP peut ajouter 4 (HMAC32) ou 10 (HMAC80) octets à chaque paquet.
L’utilisation principale de cette fonction est d’empêcher la surcharge des liaisons WAN avec trop d’appels. Pour utiliser CAC, définissez une limite de bande passante ou une limite de nombre d’appels entre les régions du réseau, comme suit :
  • La consommation de bande passante est calculée à l’aide de la méthodologie expliquée dans la description de la solution de Avaya Aura® base.
  • Le plafond L2 est de 7 octets, ce qui est la taille de plafond L2 la plus courante pour les protocoles WAN.
  • La consommation de bande passante calculée est arrondie au nombre entier le plus proche.
  • La consommation de bande passante calculée tient compte du codec IP utilisé pour chaque appel individuel. Tous les appels n'utilisent pas le même codec.
  • Si l'administrateur choisit de ne pas demander au serveur de calculer la consommation de bande passante, l'utilisateur peut entrer une limite manuelle pour le nombre d'appels. Cependant, cette limite entrée manuellement est respectée, peu importe le codec utilisé. Par conséquent, l'administrateur doit s'assurer que tous les appels utilisent le même CODEC ou que la limite manuelle calcule la consommation de bande passante la plus élevée possible pour le jeu de codes interrégional spécifié.
  • Si un appel entre deux régions de réseau traverse une région de réseau intermédiaire, le serveur d’appels fait le suivi de la bande passante consommée sur les deux connexions interrégionales.
  • Grâce au partage du contrôle d’admission d’appel (CAC) entre Communication Manager et la Session Manager fonction, Session Manageragit comme autorité centrale pour la gestion de la bande passante. Communication Manager obtient la bande passante pour les connexions IP vocales et multimédias de Session Manager.
La figure ci-dessus montre une topologie de région de réseau simple à point central. La liaison réseau longue distance entre les régions réseau 1 et 2 a 512 kbit/s réservée à la voix sur IP. La liaison WAN entre les régions réseau 1 et 3 a 1 Mbit/s réservée pour VoIP. La liaison entre les régions de réseau 1 et 4 est une liaison où l’hypothèse de frais généraux de L2 de 7 octets ne peut pas être maintenue, comme une liaison MPLS ou VPN. Dans ce cas, l’administration est telle que tous les appels interrégionaux se terminant dans la région 4 utilisent le codec G.729 (sans SS à 20 ms).
Par conséquent, vous pouvez définir une limite sur le nombre d’appels interrégionaux vers la région 4. Vous devez savoir exactement combien de bande passante le CODEC consomme avec l’ajout de MPLS ou de VPN. Enfin, la liaison entre les régions réseau 1 et 5 ne nécessite aucune limite, soit parce qu’il y a très peu de points d’extrémité dans la région 5, soit parce qu’il y a pratiquement une bande passante illimitée dans la région 5.

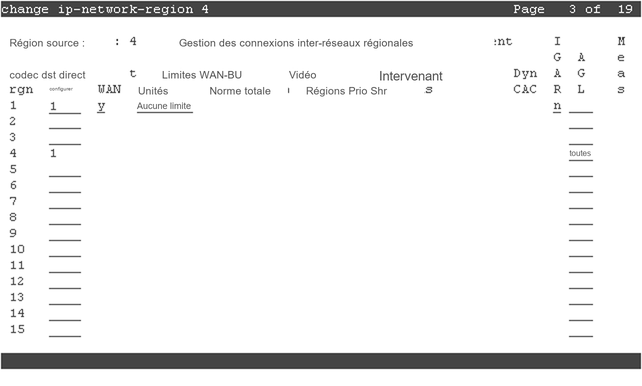

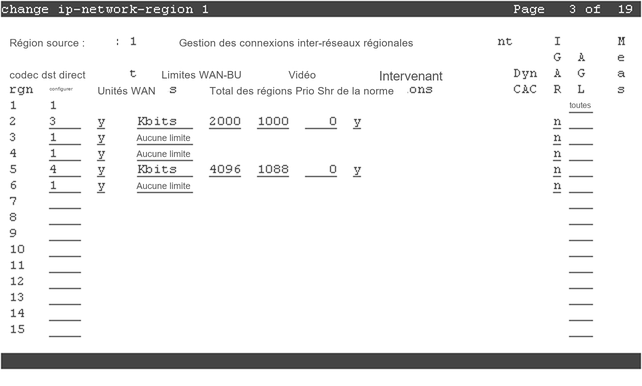

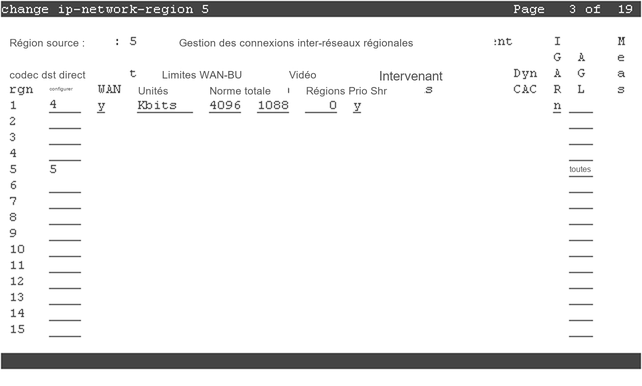

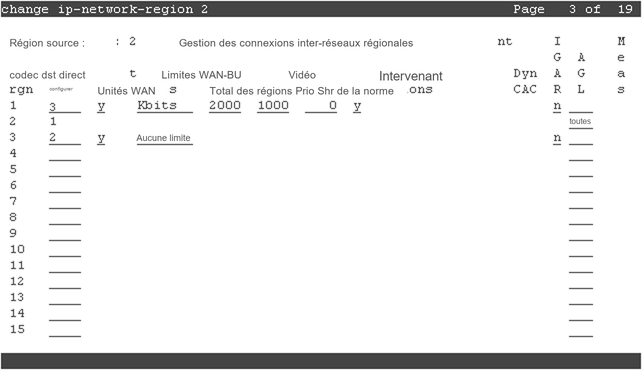

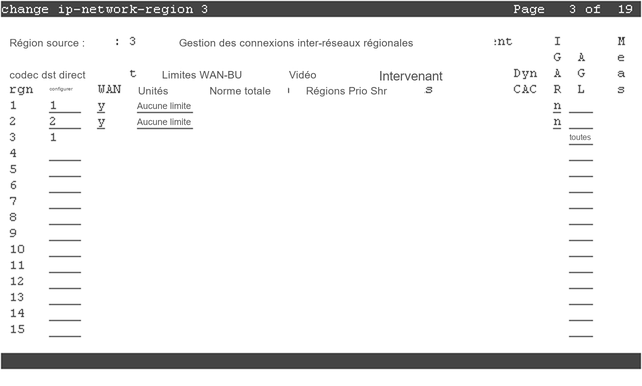

Les écrans correspondants de chaque région de réseau IP sont illustrés ci-dessous.
Voici la capture d’écran de l’écran lorsque vous définissez le champ Option de gestion BW sur Partage-SM.
