Administration par paires de l’IGAR entre les régions du réseau

Dernière mise à jour : Mar 19, 2025 |
Informations sur le prologue
Métadonnées
Mots-clés :
Une colonne IGAR est ajoutée à l'écran Région de réseau IP pour la configuration par paire de l'IGAR entre les régions de réseau. Si le champ est réglé sur y, la capacité IGAR est activée entre la paire de régions de réseau spécifique. Si le champ est réglé à n, la capacité IGAR est désactivée entre la paire de régions du réseau.
Les validations d'écran suivantes doivent être effectuées :
  • Lorsque l'extension IGAR n'est pas administrée à la page 2 de l'écran Région de réseau IP, l'utilisateur est bloqué pour soumettre l'écran. L'utilisateur est bloqué si une paire de régions réseau a l'IGAR activé.
  • Lorsque l’IGAR est désactivé à l’aide du paramètre système, le client est averti si l’IGAR est activée pour n’importe quelle paire de régions du réseau.
    Le système affiche l'avertissement suivant :
    AVERTISSEMENT : Le paramètre système IGAR est désactivé.
Normalement, l’administration entre les paires de régions réseau peut avoir un ensemble de codecs identifié pour compresser la voix sur le réseau IP WAN. Toutefois, si la bande passante du réseau IP WAN est dépassée et que le champ IGAR est réglé à y, le transport vocal est acheminé sur une autre ligne de trunk. Cependant, dans certaines conditions, vous pouvez forcer tous les appels vers le RTPC.
L’option forcée peut être utilisée lors de l’installation initiale pour vérifier l’installation PSTN alternative sélectionnée pour une paire de régions de réseau. Cette option peut également être utilisée pour déplacer temporairement le trafic hors du WAN IP. Par exemple, cette option est utile si un routeur de bord rencontre des problèmes ou si un routeur de bord doit être remplacé entre une paire de régions du réseau.
Lorsque le type de codec est pstn, le système utilise y comme valeur par défaut pour le champ IGAR. Cette valeur par défaut doit être utilisée parce que l'Installation de Trunks Alternatifs est le seul moyen d'acheminer la partie porteuse de voix de l'appel. Les autres valeurs permises pour ce champ sont f (forcé) et n (non).
Lorsque le codec est réglé à pstn, les champs suivants sont masqués :
  • Réseau WAN direct
  • Limites de bande passante WAN
  • Régions d'intervention
Lorsque le jeu de codecs n'est pas pstn et n'est pas vide, le système utilise n comme valeur par défaut pour le champ IGAR.

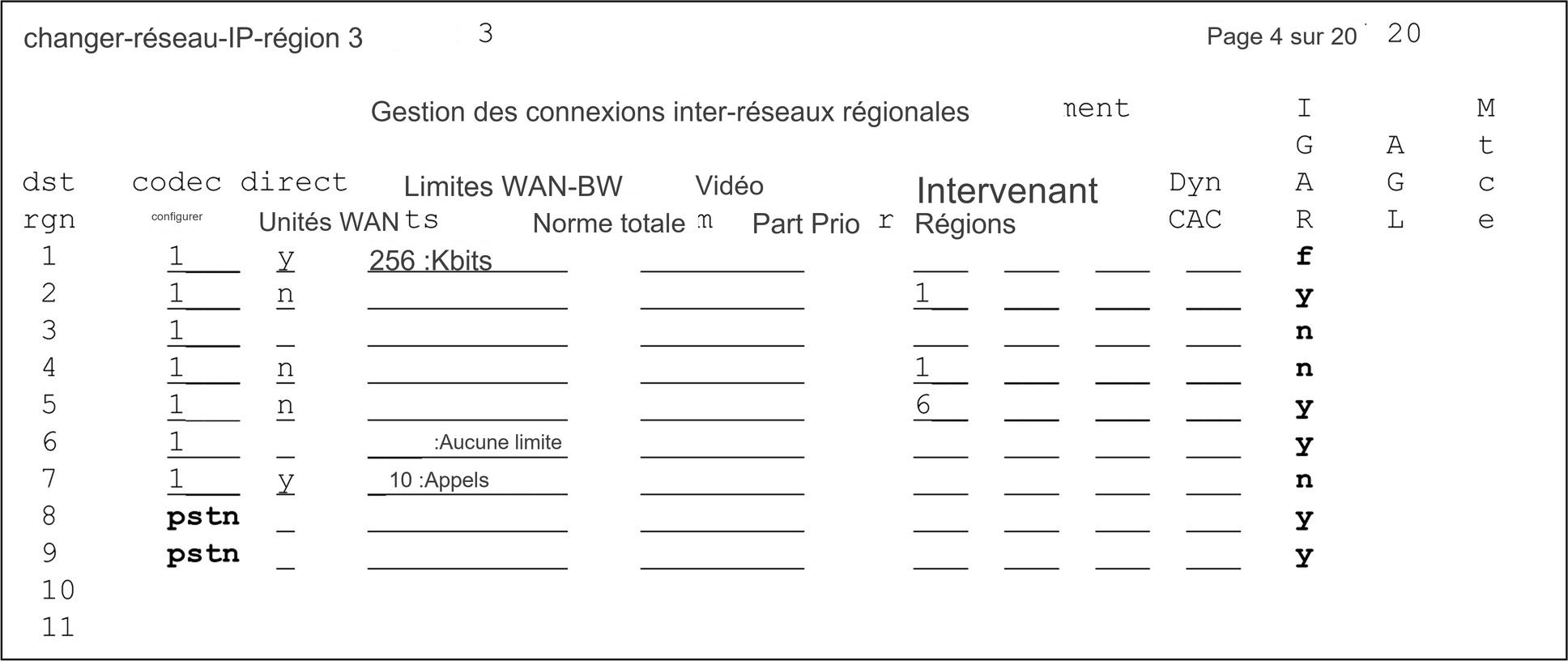

Illustration Gestion des connexions de la région interréseau
Spécifiez les ensembles de codecs pour les régions de votre réseau partagé en inscrivant un numéro d'ensemble de codecs dans la colonne d'ensemble de codecs. Indiquez les connexions interrégionales et les limites de bande passante dans les autres colonnes.
Dans cet exemple, la région de réseau 3 est connectée aux régions 6 et 7. La région réseau 3 est indirectement connectée aux régions 2 et 4 par la région 1, et à la région 5 par la région 6.
