Rapports Avaya Aura du Gestionnaire de Communication
Mesures de performance des installations DS1
Le sommaire des mesures de performance des liaisons DS1 et le journal détaillé des mesures de performance des liaisons DS1 fournissent les mesures de performance des installations associées à une carte de convertisseur DS1.
Les installations DS1 fournissent des rafales d'erreurs au lieu d'erreurs de bit unique. Par conséquent, les caractéristiques opérationnelles des installations DS1 sont décrites plus précisément par les secondes erronées, les secondes erronées en rafale, les secondes gravement erronées et les secondes échouées.
La performance de la fonctionnalité DS1 est basée sur le nombre d'événements d'erreur qui se produisent par seconde. Voici les types d'événements d'erreur :
-
Mauvais cadre : Modèle de bits erroné dans un cadre.
-
Glissement : la suppression ou la répétition d'un cadre. Cet événement se produit en raison d'une synchronisation inadéquate.
-
Vérification de la redondance cyclique à 6 bits (CRC-6) du format de supertrame étendu (ESF) : Une erreur de communication de données sur la liaison DS1 utilisant le format ESF. Cet événement se produit en raison d’un décalage entre le caractère CRC-6 calculé ajouté aux données transmises et le caractère CRC-6 recalculé par le récepteur.
La performance de la fonctionnalité DS1 est mesurée à l'aide des données suivantes :
-

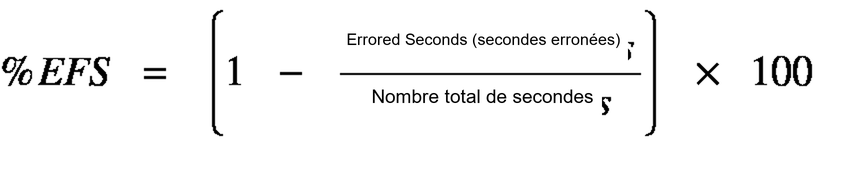

Deuxième erreur : une seconde qui contient un ou plusieurs événements d'erreur.Le pourcentage de secondes sans erreur (%EFS) est calculé comme suit :
-
Erreur de rafale : une seconde contenant de 2 à 319 événements d'erreur.
-
Seconde gravement erronée : une seconde contenant 320 événements d'erreur ou plus.
-
Échec deuxième : un événement de 10 secondes consécutives ou plus gravement erronées. Un deuxième événement ayant échoué est effacé lorsqu’aucune seconde gravement erronée n’est détectée pendant une période de 10 secondes.
-
Glissement contrôlé en seconde : une seconde avec un ou plusieurs glissements contrôlés.
-
Nombre de pertes de trames : le nombre de fois qu'une perte de trame est détectée. La perte de trame est une perte continue de signal ou une condition hors trame pendant plus de 2,5 secondes.
Remarque :
Le deuxième événement ayant échoué ou le deuxième événement gravement erroné entraîne généralement un impact sérieux sur les applications du client.
Si les erreurs de trame ou de glissement deviennent sévères, une alarme se déclenche. Le taux auquel les erreurs se produisent détermine si l'alarme est mineure ou majeure. La maintenance de Communication Manager identifie les procédures que le personnel de maintenance doit effectuer pour résoudre les alarmes.
Les données d'événements d'erreur sont disponibles pendant un maximum de 24 heures par incréments de 15 minutes. Les données de mesure datant de plus de 24 heures sont remplacées par les données de mesure actuelles.
Un redémarrage du système à partir de la bande efface les compteurs d'événements d'erreur. Pour effacer les compteurs d'événements d'erreur DS1, utilisez la commande clear measurements ds1-facility log | esf-error-events | loopback/spantest MedMob, où Méd est le numéro de la passerelle multimédia, Voie est le numéro de transporteur et Mod est le numéro de module.
Si un module média convertisseur DS1 est retiré ou mis hors service, les données de mesure ne sont pas disponibles pendant la période où le module média est retiré.
