Pour les groupes de lignes réseau autonomes et de dernier choix, utilisez les rapports de trafic de pointe des groupes de lignes réseau pour déterminer le nombre de lignes réseau requises pour fournir une qualité de service spécifiée. Le nombre de lignes réseau requises dépend strictement de la qualité de service que vous souhaitez fournir.

Pour déterminer le nombre optimal de membres d'un faisceau de liaisons particulier, vous devez d'abord générer les rapports appropriés et ensuite enregistrer les données sur les feuilles de travail de données du faisceau de liaisons. Ce que vous tentez d’accomplir, c’est d’identifier l’heure de pointe et les données de trafic pour cette heure. La list measurements trunk-group summary yesterday-peak scheduled commande génère toutes les données nécessaires sur une base quotidienne. Vous pouvez entrer 20 jours de semaine de données sur chaque feuille de travail de données de faisceau de liaisons. Par la suite, vous n’avez qu’à numériser la feuille de travail pour identifier l’heure de mesure qui se produit le plus fréquemment. L’heure de mesure la plus fréquente est considérée comme l’heure de pointe. Vous devez utiliser les données de l’heure de pointe identifiée, qui a la plus grande utilisation totale, pour calculer le nombre de lignes réseau requis.

Exemple 1 :

Hypothèses

Pour les groupes de lignes bidirectionnelles, l’équation pour déterminer les appels acheminés est la suivante :

Pour les groupes de lignes réseau sans file d'attente

Pour les groupes de lignes réseau avec file d'attente

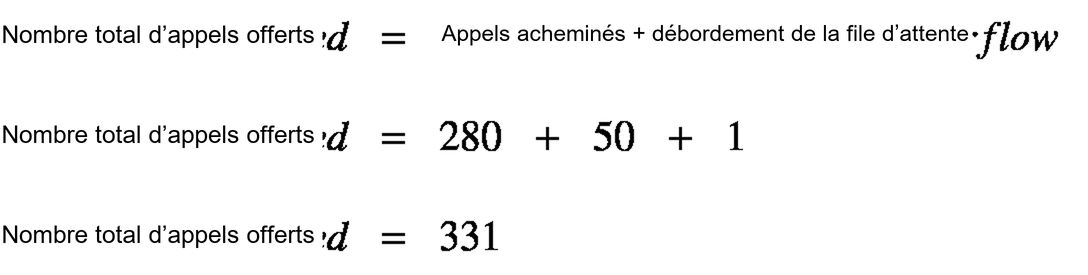

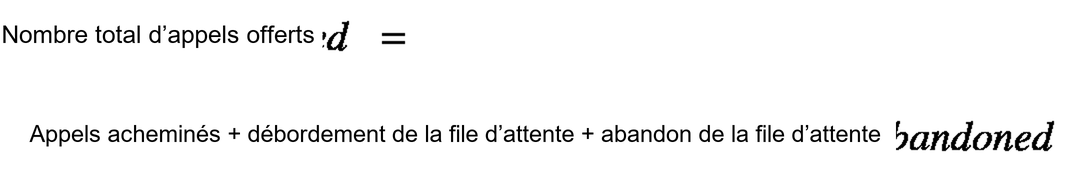

Puisque le faisceau de liaisons 1 a une file d'attente, l'équation des appels offerts est la suivante :

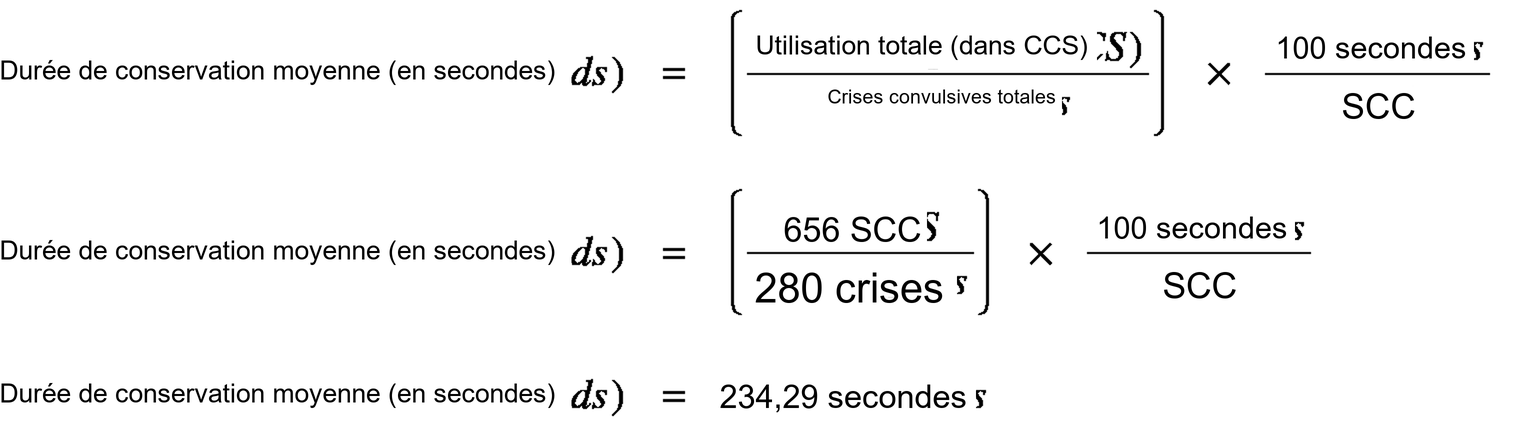

La durée de conservation moyenne est déterminée comme suit :

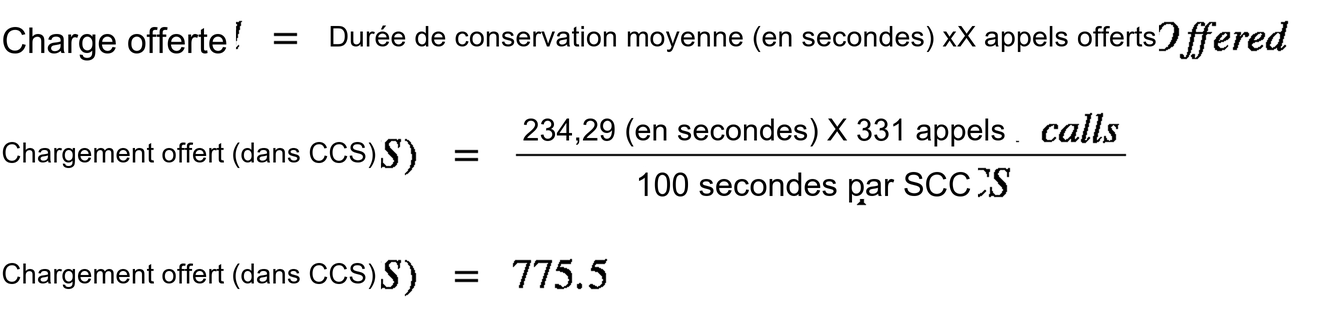

Le chargement offert est défini comme le nombre d’appels en cours s’il n’y avait pas eu de blocage ou de retard. La charge offerte est calculée comme suit :

La charge offerte calculée est utilisée avec les tableaux de capacité de réessai pour déterminer le nombre de liaisons requises pour fournir une qualité de service spécifiée. Pour obtenir de plus amples renseignements, reportez-vous à la section Analyse de la circulation de base .

La qualité de service souhaitée dépend du type de circuit particulier (par exemple, CO, did, tie, FX, WATS, etc.) et de la nature de l’entreprise prise en charge par le type de circuit. En général, les types de circuits les moins chers (par exemple, CO) sont conçus pour une qualité de service de 1 % (P.01). Ces types de liaisons plus coûteuses sont conçus pour offrir une qualité de service comprise entre 2 et 5 % (P.02 et P.05).

En supposant que nous désirions une qualité de service P.01 pour le faisceau de liaisons 1, pour la charge proposée calculée de 775,5 SCC, les tableaux de capacité d’essai dans l’analyse de base du trafic indiquent (sous l’en-tête de colonne TAILLE DU GROUPE) 32 liaisons sont requises.

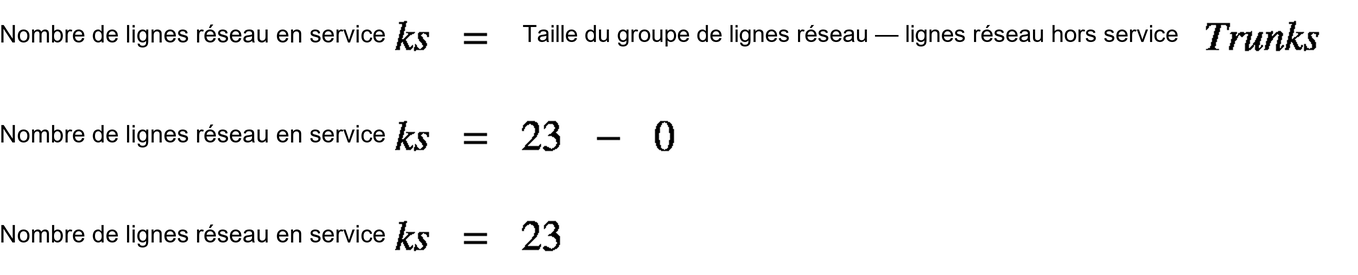

Le nombre de lignes réseau en cours de fonctionnement (ou en service) est calculé comme suit :

Par conséquent, puisque 32 liaisons sont requises, mais que seulement 23 sont actuellement en service, neuf liaisons supplémentaires doivent être ajoutées pour obtenir la qualité de service souhaitée.

Exemple 2 :

Hypothèses

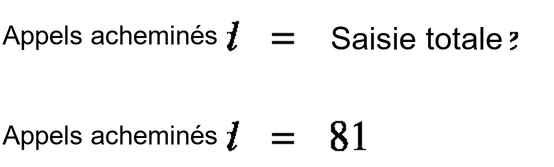

Pour les groupes de lignes de départ unidirectionnels, l’équation pour déterminer les appels acheminés est la suivante :

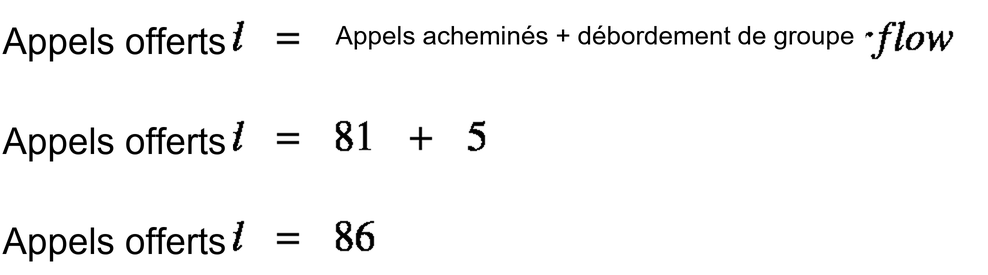

Puisque le faisceau de liaisons 4 n’a pas de file d’attente, l’équation des appels offerts est la suivante :

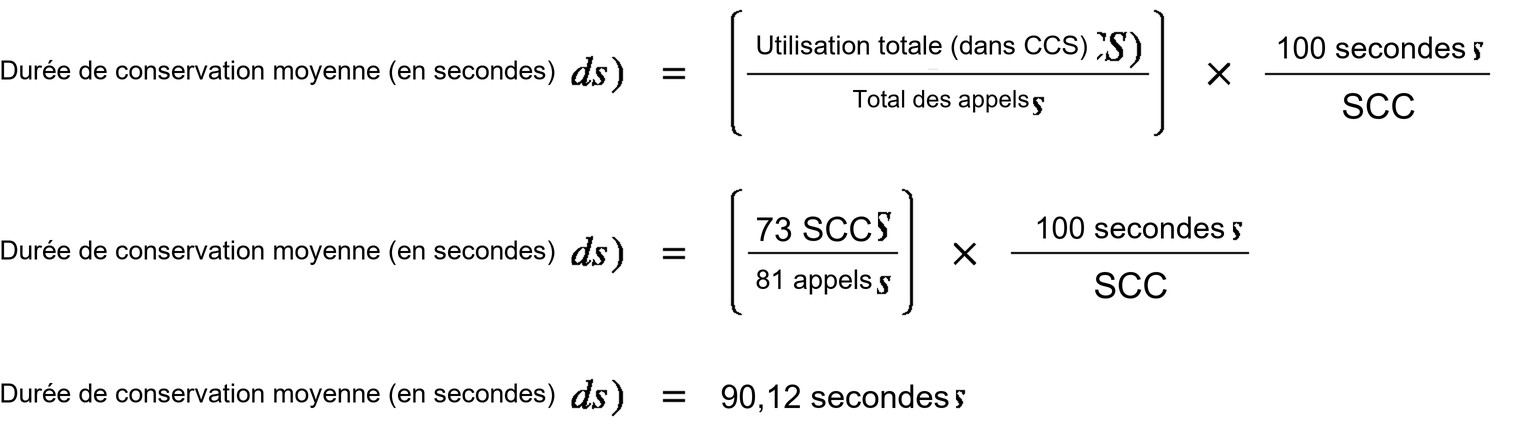

La durée de conservation moyenne est déterminée comme suit :

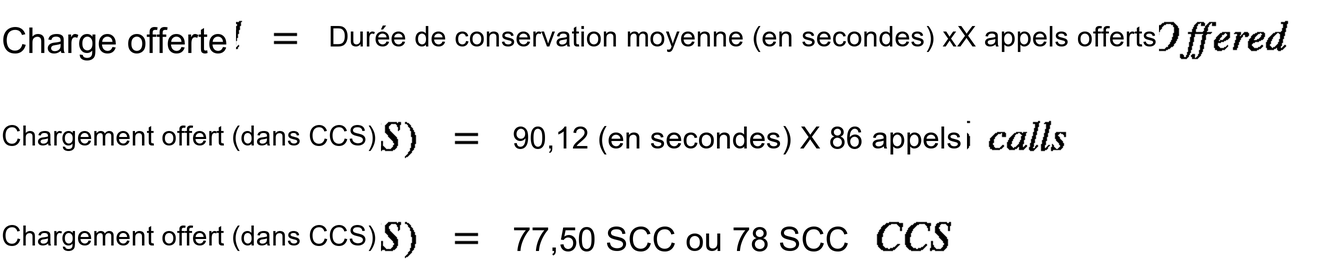

La charge offerte est définie comme le nombre d’appels en cours s’il n’y a pas de blocage ou de retard. La charge offerte peut être calculée comme suit :

La charge offerte calculée est utilisée, avec les tableaux de capacité de reprise, pour déterminer le nombre de lignes réseau nécessaires pour fournir une qualité de service spécifiée.

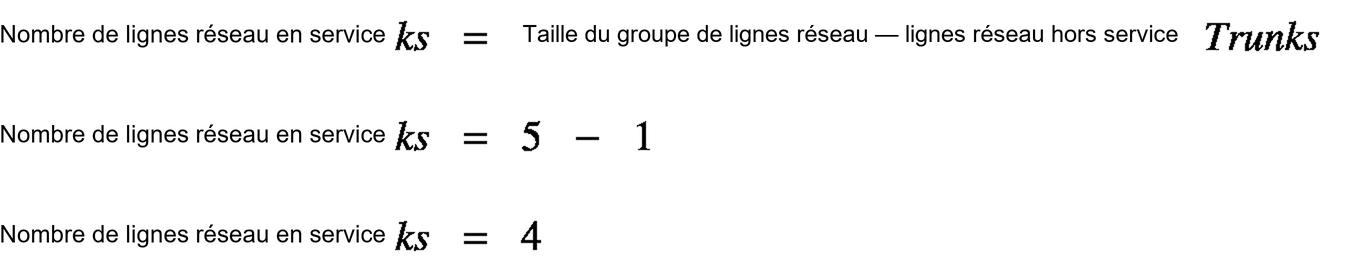

En supposant que nous désirions une qualité de service P.03 pour le faisceau de liaisons 4, alors pour la charge proposée calculée de 78 SCC, les tableaux de capacité d’essai dans l’analyse de base du trafic indiquent que six liaisons (sous l’en-tête de colonne TAILLE DU GROUPE) sont requises. Le nombre de lignes réseau en cours de fonctionnement (ou en service) est le suivant :

Par conséquent, étant donné que six liaisons sont requises, mais que seulement quatre sont actuellement en service, deux liaisons supplémentaires sont nécessaires pour obtenir la qualité de service souhaitée. Les options évidentes sont de faire réparer le circuit hors service et d’ajouter simplement un nouveau circuit ou deux nouveaux circuits.

Exemple 3 :

Hypothèses

Les faisceaux de liaisons entrants n’ont pas de files d’attente. Par conséquent, du point de vue du commutateur, vous ne pouvez pas déterminer le nombre d’appels bloqués. Mais, dans ce cas, l’utilisation totale est en fait la SCC transportée. Vous pouvez utiliser le CCS avec transbordement, avec les tableaux de capacité de réessai, pour déterminer le nombre de lignes réseau requises pour fournir une qualité de service spécifiée.

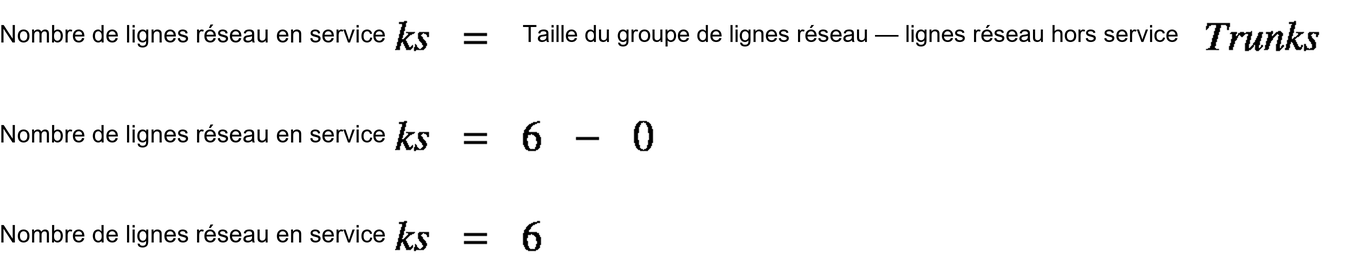

En supposant que vous désirez une qualité de service P.05 pour le faisceau de liaisons no 2, les tableaux de capacité d’essai (sous l’en-tête de colonne GROUP SIZE) 10 sont requis pour une SCC de 201. Le nombre de lignes réseau en cours de fonctionnement (ou en service) est le suivant :

Par conséquent, puisque 10 liaisons sont requises, mais que seulement 6 sont actuellement en service, quatre liaisons supplémentaires sont nécessaires pour obtenir la qualité de service souhaitée. La solution consiste à ajouter quatre membres au faisceau de liaisons.
