Administering a network region

Last Updated : Oct 05, 2012 |

For this example network, you will administer the following codec connectivity within each network region and between network regions:

  • network region 3 -> network region 1: codec 2

  • network region 3 -> network region 2: codec 2

  • network region 3 <-> network region 3: codec 3

See the figure and the figure.

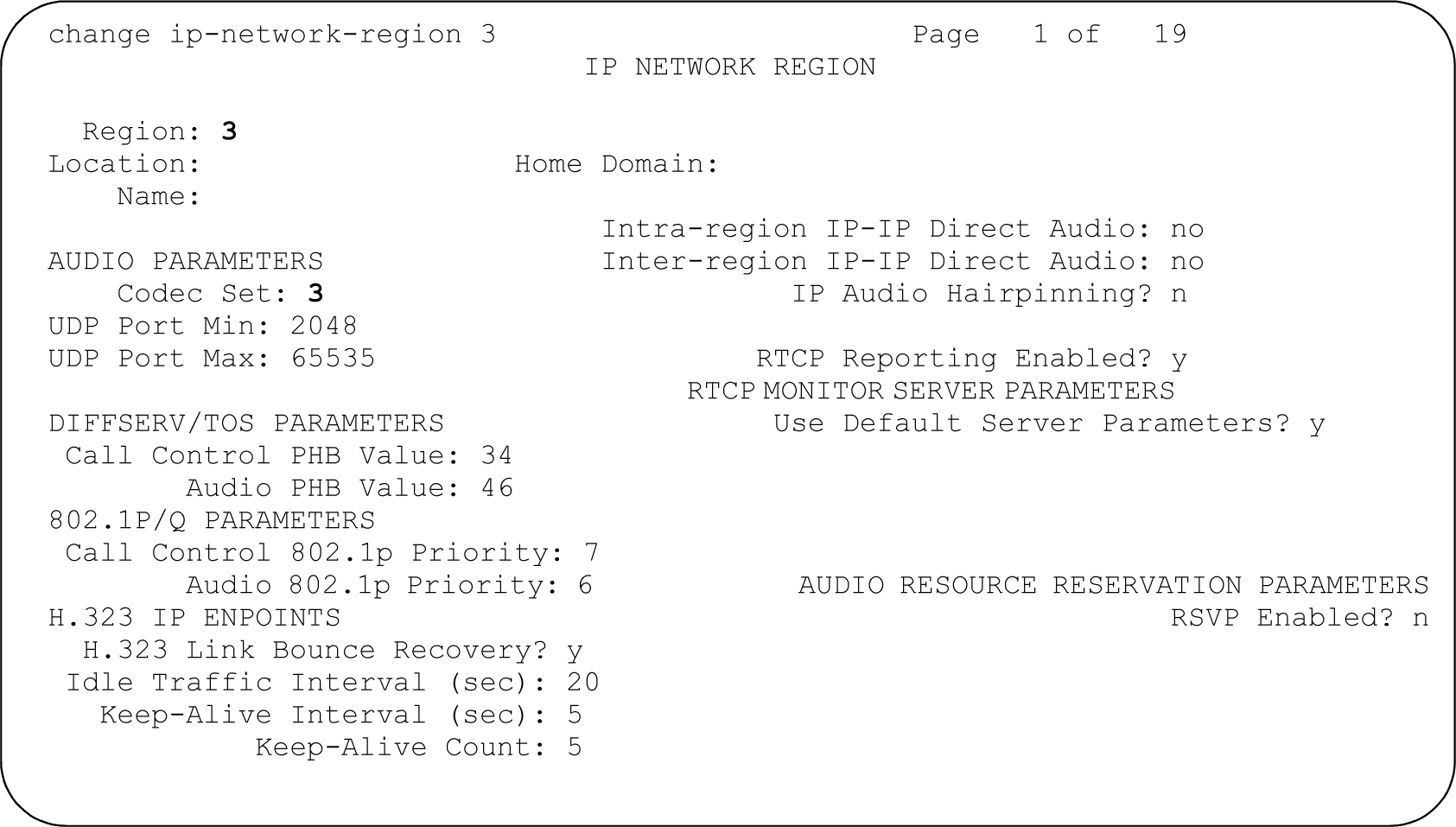

Figure : 1. Administering a network region, IP NETWORK REGION screen, page 1

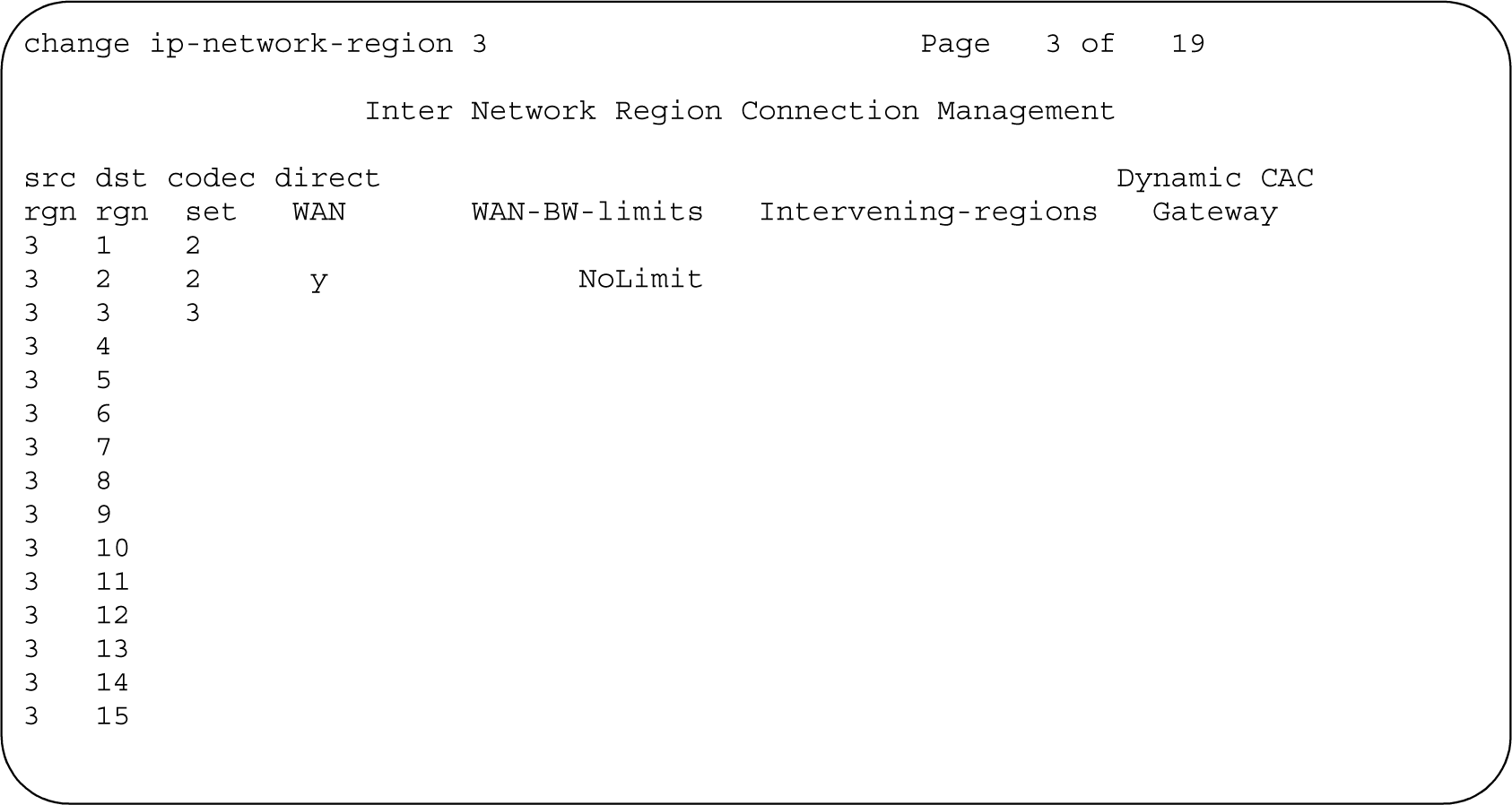

Figure : 2. Administering a network region, IP NETWORK REGION screen, page 3

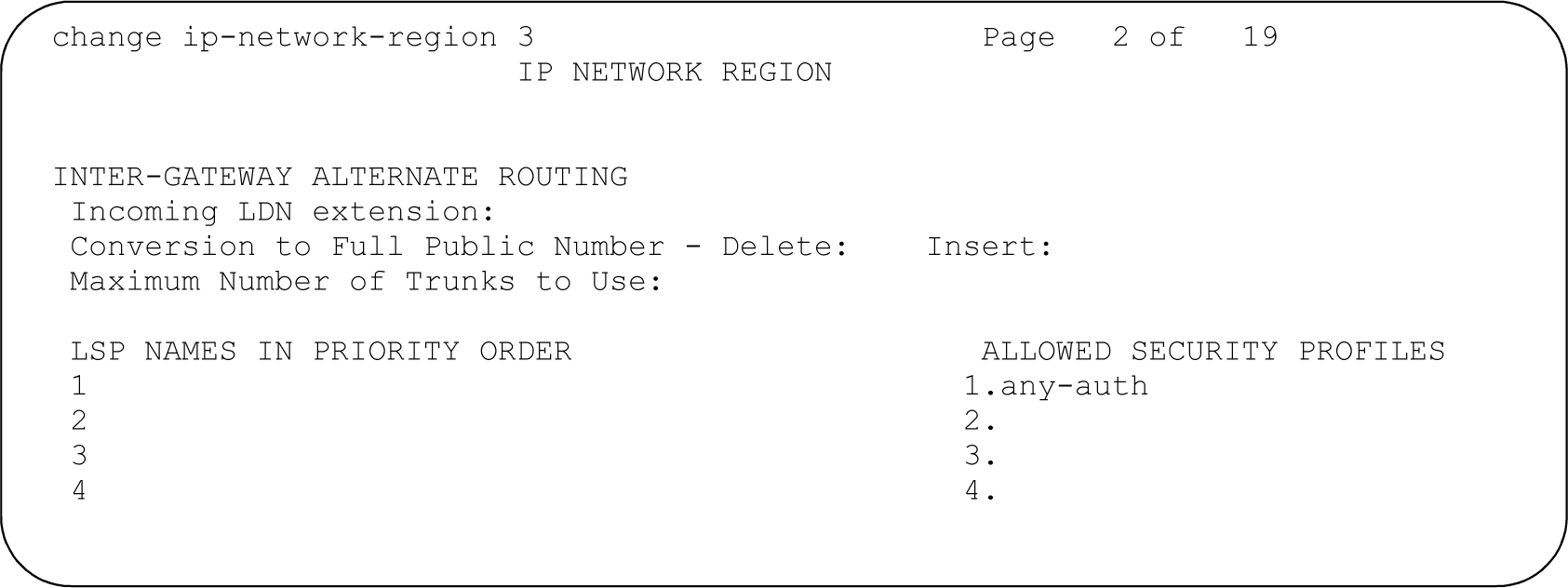

Figure : 3. Administering a network region, IP NETWORK REGION screen, page 2
