Avec ARS, Communication Manager vérifie les chiffres du numéro appelé par rapport à la table d'analyse des chiffres ARS pour déterminer comment traiter les chiffres composés. Communication Manager utilise également la classe de restriction (COR) et le niveau de restriction de l’installation (FRL) pour déterminer les privilèges d’appel.

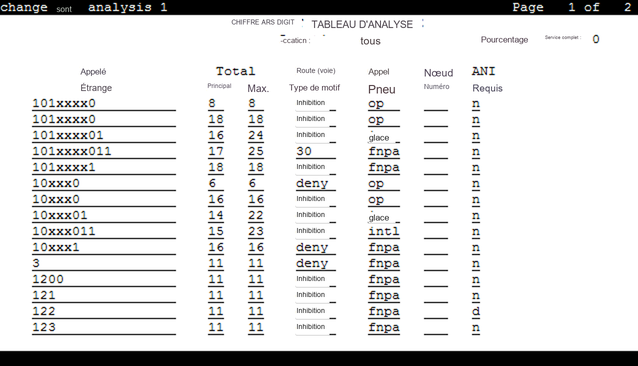

Examinons un tableau très simple d’analyse des chiffres ARS. Votre système a probablement des chaînes de composition plus définies que cet exemple. Reportez-vous à la saisie d'écran suivante pour le tableau d'analyse des chiffres ARS.

Dans l'écran Table d'analyse des chiffres ARS, la colonne de gauche de répertorie les premiers chiffres de la chaîne composée. Lorsqu'un utilisateur fait un appel sortant, le système analyse les chiffres, recherche une correspondance dans le tableau d'analyse des chiffres ARSet utilise les informations de la ligne correspondante pour déterminer comment acheminer l'appel.

Disons qu’un appelant appelle au 1-303-233-1000. Communication Manager fait correspondre les chiffres composés à ceux de la première colonne de l'écran Tableau d'analyse des chiffres ARS.

Dans cet exemple, la chaîne composée correspond au 1 . Permet ensuite de Communication Manager faire correspondre la longueur de la chaîne composée au complet (11 chiffres) aux colonnes de longueur minimale et maximale. Dans notre exemple, l’appel à 11 chiffres qui a commencé par 1 suit le schéma d’acheminement 30 comme un appel fnpa.

Le schéma d'acheminement pointe vers l'acheminement qui traite les appels correspondant à cette chaîne de composition. Le type d’appel indique le type d’appel effectué avec cette chaîne de composition.

Le type d’appel permet de Communication Manager décider comment traiter la chaîne composée.
