Utilizzo di un visualizzatore di rete

Ultimo aggiornamento : Feb 01, 2015 |
Prolog information
Resource Id: 61103

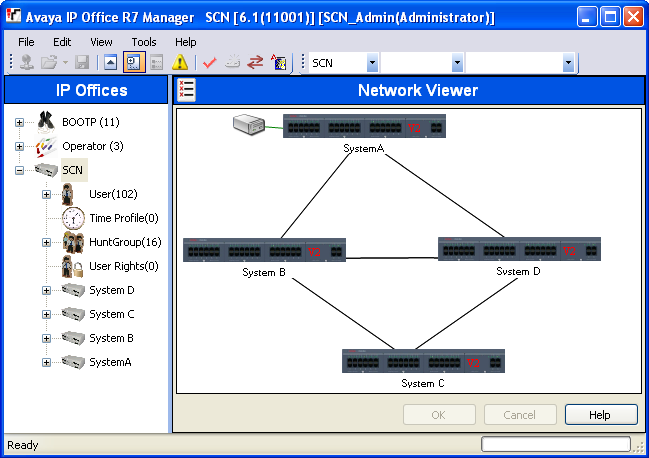

Nella struttura di configurazione, facendo clic sulla rete Small Community Network viene visualizzato il Visualizzatore di rete. Viene visualizzato ciascuno dei sistemi nella rete Small Community Network, nonché i collegamenti tra ciascuno dei sistemi. Vengono indicati anche i sistemi con server Voicemail Pro collegati.
Verde Sistema con Voicemail Pro.
Nero Linea Small Community Network tra due sistemi.
Rosso Linea Small Community Network errata tra i sistemi (probabilmente una connessione unidirezionale). Fare clic con il pulsante destro del mouse e selezionare Ripara.
È possibile utilizzare il Visualizzatore di rete per eseguire una serie di funzioni.
  • Disponi la vista
  • Avvia System Status
  • Avvia Voicemail Pro
  • Aggiungi una linea IP Office
  • Aggiungi un sistema
  • Rimuovi una linea IP Office
  • Rimuovi un sistema dalla rete Small Community Network
  • Ripara una linea IP Office
  • Aggiunta un'immagine di sfondo

Disposizione vista

  1. È possibile fare clic sugli elementi e trascinarli per posizionarli dove richiesto.
    ADDITIONAL INFORMATION:
    In alternativa, se si fa clic con il tasto destro del mouse sulla vista è possibile selezionare Disponi automaticamente.

Aggiunta di una linea all'interno della rete Small Community Network

È possibile usare il visualizzatore rete per aggiungere un collegamento Small Community Network tra due sistemi collegati nella rete Small Community Network. Questo processo aggiunge i nuovi record della linea Small Community Network H.323 alle configurazioni di ciascuno dei sistemi.
  1. Fare clic con il pulsante destro all'avvio del sistema per il collegamento.
    ADDITIONAL INFORMATION:
    Selezionare Connetti a e selezionare il nome dell'altro sistema nella rete Small Community Network alla quale si desidera effettuare il collegamento.
  2. Selezionare il tipo di linea, SCN IP Office o IP Office SCN-Fallback.
  3. Fare clic su OK.
    ADDITIONAL INFORMATION:
    Se è selezionato Small Community Network-Fallback, l'effettiva funzione di backup deve essere ancora configurata.
    1. La linea appena aggiunta viene visualizzata nel visualizzatore di rete.
    2. Fare clic su OK.

Riparazione di una linea all'interno della rete Small Community Network

Una linea rossa nel visualizzatore di rete indica una linea configurata in modo errato tra i due sistemi nella rete Small Community Network. Di solito si tratta di una linea configurata in uno dei sistemi ma senza corrispondenza con una linea configurata in un altro sistema. Il visualizzatore di rete può essere usato per correggere questo errore.
  1. Si noti che aggiungere una linea tra i sistemi richiede il riavvio dei sistemi una volta salvate le modifiche.
  2. Fare clic con il pulsante destro del mouse sulla linea rossa e selezionare Ripara linea.
  3. La linea cambia in nera.
  4. Fare clic su OK.

Aggiunta di un sistema alla rete Small Community Network

È possibile usare il visualizzatore rete per aggiungere una linea Small Community Network a un sistema non ancora nella rete Small Community Network. Questo processo aggiunge i nuovi record della linea Small Community Network H.323 alle configurazioni di ciascuno dei sistemi.
  1. Si noti che aggiungere una linea tra i sistemi richiede il riavvio dei sistemi una volta salvate le modifiche.
  2. Fare clic con il pulsante destro all'avvio del sistema per il collegamento.
    ADDITIONAL INFORMATION:
    Selezionare Connetti a e selezionare Rilevamento.
  3. Il menu Seleziona IP Office visualizza tutti i sistemi rilevabili non ancora nella rete Small Community Network.
    ADDITIONAL INFORMATION:
    Se il rilevamento include sistemi già presenti in un'altra rete Small Community Network, ciò non verrà indicato. Se si desidera aggiungere un sistema di questo tipo nelle SCN è possibile farlo. Tuttavia, dopo l'aggiunta del sistema, salvare immediatamente la configurazione e ricaricare la rete Small Community Network.
    1. Selezionare il sistema richiesto e fare clic su OK.
    2. Immettere il nome e la password per l'accesso alla configurazione del sistema selezionato e fare clic su OK.
    3. Il sistema appena aggiunto viene visualizzato nel visualizzatore di rete.
    4. Fare clic su OK.
      ADDITIONAL INFORMATION:
      La configurazione del sistema appena aggiunto è ora inclusa nella struttura della configurazione.
    5. Se l'elenco degli errori è visibile (Visualizza | Riquadro errori), verificare che nessuno degli errori sia specifico della rete Small Community Network, ad esempio, nomi duplicati o numeri di interni.

Rimozione di una linea Small Community Network

È possibile usare il visualizzatore di rete per rimuovere le linee Small Community Network tra i due sistemi nella rete Small Community Network.
  1. Si noti che rimuovere un collegamento tra i sistemi richiede il riavvio dei sistemi una volta salvate le modifiche.
  2. Fare clic con il pulsante destro del mouse sul collegamento e selezionare Elimina linea.
  3. La linea viene rimossa dal visualizzatore di rete.
  4. Fare clic su OK.

Rimozione di un sistema

È possibile usare il visualizzatore di rete per rimuovere un sistema dalla rete Small Community Network.
  1. Si noti che rimuovere un sistema richiede il riavvio dei sistemi precedentemente collegati una volta salvate le modifiche.
  2. Fare clic con il pulsante destro del mouse sul sistema e selezionare Rimuovi da Small Community Network.
  3. Vengono rimosse tutte le linee a un altro sistema nella rete Small Community Network.
  4. Fare clic su OK.

Avvio di System Status

Qualora sul PC di Manager si installi anche System Status Application, sarà possibile avviarla a fronte di un determinato sistema.
  1. Fare clic con il pulsante destro del mouse sul sistema e selezionare System Status.
  2. L'applicazione viene avviata e il modulo di accesso precompilato con l'indirizzo IP del sistema.

Avvio di Voicemail Pro

Qualora sul PC di Manager si installi anche Voicemail Pro Client, sarà possibile avviarla per qualsiasi sistema con un server Voicemail Pro associata.
  1. Fare clic con il pulsante destro del mouse sull'icona del server Voicemail e selezionare Avvia VMPro Client.

Aggiunta un'immagine di sfondo

È possibile selezionare un file di immagine da visualizzare sullo sfondo della visualizzazione del Visualizzatore di rete. Questo file non viene salvato come parte della configurazione in nessun modo, quindi se il file di immagine viene spostato o eliminato, non verrà più utilizzato da Manager.
  1. Fare clic con il pulsante destro del mouse sull'area di sfondo generale del visualizzatore di rete e selezionare Immagine di sfondo.
  2. Selezionare Imposta immagine di sfondo per navigare fino alla posizione del file da utilizzare.
  3. L'opzione
