Description et mise en œuvre de la fonction Avaya Aura Communication Manager
Exemple de plan de composition uniforme
La section contient un exemple d’administration UDP et le traitement de plusieurs appels qui utilisent UDP.
Pour administrer UDP, vous devez attribuer chaque code UDP :
-
À un code d'emplacement de réseau privé (RNX) ou un numéro de nœud. Le RNX est équivalent au code de bureau d’un central (CO) dans un réseau public. Ce RNX détermine comment le système achemine un appel UDP.
-
En tant que local ou distant vers Communication Manager.
Le même poste à 5 chiffres est utilisé pour appeler un poste, peu importe où provient l’appel dans le réseau en tandem électronique (ETN). Cet exemple comprend trois serveurs ou commutateurs multimédias (le tableau ). Chaque serveur multimédia et commutateur possède une liste de codes RNX et UDP.
|
Serveur multimédia ou commutateur
|
Code RNX
|
code PNU
|
|
A
|
224
|
41
|
|
Avaya
|
223
|
51
|
|
Avaya
|
223
|
52
|
|
B
|
222
|
60
|
|
B
|
222
|
61
|

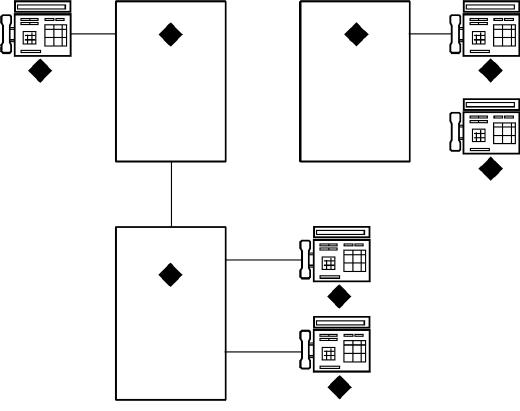

Voir la figure pour un exemple de scénario UDP.
|
|
Un utilisateur du poste 41000 qui souhaite appeler le poste 61234 dispose de l'une des options suivantes :
-
Composez le 61234.
-
Composez le code d’accès AAR, puis le 222-1234.
Si l’utilisateur compose le 61234, le système :
-
Reconnaît 61 comme UDP distant
-
Détermine que le RNX associé est 222
-
Utilise AAR pour acheminer l’appel au 222-1234
Si l’utilisateur compose le code d’accès AAR et le 222-1234, le système :
-
Trouve le modèle d’itinéraire pour le RNX 222
-
Achemine l'appel au serveur associé à ce RNX
Lorsque le logiciel utilise UDP pour acheminer un appel vers un autre serveur ou système, le modèle de route fournit les instructions correctes de suppression et d’insertion des chiffres. Le système de réception obtient ensuite les numéros dans le format attendu par le système de réception.
Vous pouvez configurer le logiciel de plusieurs façons différentes.
-
Si AAR est disponible sur le serveur ou le commutateur multimédia de réception :
-
Le partage de sous-réseau peut être utilisé pour insérer le code d'accès aux fonctions (FAC) pour AAR sur le serveur ou le commutateur d'où provient l'appel.
-
L’insertion de chiffres peut être utilisée pour insérer le FAC pour AAR sur le serveur récepteurLe serveur destinataire utilise la conversion de chiffres AAR pour supprimer 3 chiffres et ajouter le chiffre 6, convertissant ainsi le numéro 222 avec 7 chiffres en un poste.
-
-
Si AAR n’est pas disponible sur le serveur ou le switch de support de réception, le partage de sous-réseau doit être utilisé sur le serveur ou le switch d’origine pour supprimer le 222 et insérer le chiffre 6 au début du numéro de poste. Cette conversion garantit que le serveur destinataire peut continuer à acheminer l'appel correctement.
Si l'utilisateur du poste 51234 sur le serveur multimédia C compose le poste 61234, l'appel doit d'abord passer par le serveur multimédia A avant que l'appel ne soit acheminé au serveur multimédia B. Lorsque l'utilisateur compose le 61234 :
-
Le logiciel reconnaît 61 comme un code UDP.
-
Le logiciel détermine que le RNX associé est 222 et utilise la fonction AAR pour acheminer l’appel.
-
Le FAC pour AAR plus les chiffres 222-1234 sont transmis au serveur multimédia A.
-
Le serveur multimédia A reconnaît ensuite le RNX 222 comme un serveur ou un commutateur distant et achemine l'appel au serveur multimédia B et au poste 61234.
Ce même type d'acheminement des appels se produit lorsqu'un poste du serveur multimédia B appelle un poste du serveur multimédia C.
Si le poste 61234 sur le serveur multimédia B appelle le poste 60123, le logiciel reconnaît 60 comme un code UDP local et le système achemine l'appel directement au poste 60123.
