Le serveur unique a distribué des systèmes sur un réseau IP et des passerelles multimédias et des réseaux de ports connectés au réseau longue distance, ce qui a entraîné la nécessité d’une transparence du plan de numérotage. Lorsqu'un seul serveur est fragmenté en une configuration de serveur multiple, la transparence du plan de composition devient un problème. Par exemple, lorsque la passerelle média perd le contact avec l’automate principal, la passerelle média tente de s’enregistrer à nouveau avec un autre automate ou un processeur local surviable (LSP).

Un FSL peut devenir actif pour différentes raisons.

Dans tous les exemples suivants, les deux demandeurs sont des téléphones non IP.

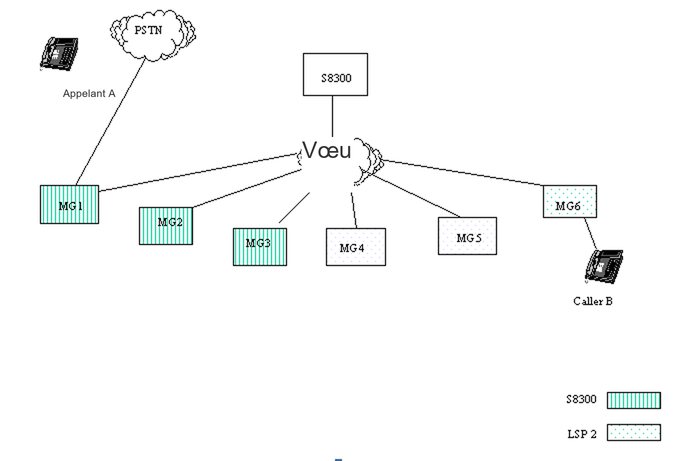

À la figure 1, le S8300 est le contrôleur principal pour six passerelles multimédias : MG1, MG2 et MG3 dans la région réseau 1, et MG4, MG5 et MG6 dans la région réseau 2. Chaque passerelle média est administrée avec un automate principal et un automate alternatif ou un serveur distant surviable (LSP). LSP1 est un contrôleur alternatif pour la région de réseau 1 et LSP2 est un contrôleur alternatif pour la région de réseau 2. Lorsqu’une passerelle média perd le contact avec le contrôleur principal, chaque passerelle média tente de s’inscrire à nouveau auprès du FSL. Une fois l'inscription réussie, si le demandeur A sur MG1 tente d'appeler le demandeur B sur MG6, LSP1 détermine si le demandeur B existe sur le FSL d'origine, l'emplacement où réside le demandeur B et le numéro LDN pour la région de réseau 2. Le FSL fait un appel de ligne réseau de départ au LDN pour la région de réseau 2. Lorsque l’une des passerelles multimédias du NR 2 reçoit l’appel, le DPT est déclenché et l’appel est acheminé à l’appelant B par une connexion IP entre passerelles. Dans cet exemple, l’appel est acheminé de MG1 à MG6.

À la figure 2, le S8300 est le contrôleur principal pour six passerelles multimédias : MG1, MG2 et MG3 dans la région réseau 1, et MG4, MG5 et MG6 dans la région réseau 2. Chaque passerelle média est administrée avec un contrôleur principal et un contrôleur alternatif ou LSP. LSP1 est un contrôleur alternatif pour la région de réseau 1 et LSP2 est un contrôleur alternatif pour la région de réseau 2. Lorsqu’une panne de réseau se produit, chacune des passerelles média MG4, MG5 et MG6 perd le contact avec le contrôleur principal et tente de s’enregistrer à nouveau auprès du LSP. Dans ce scénario, s’il y a un appel du RTPC à MG1 pour l’appelant B sur MG6, S8300 détermine s’il peut joindre l’appelant B par le réseau IP, détermine la région du réseau où réside l’appelant B et effectue un appel de ligne réseau de départ. Lorsqu’une passerelle multimédia de la région de réseau 2 reçoit un appel, le DPT est déclenché et l’appel est acheminé au demandeur B.

À la figure 3, le S8300 est le contrôleur principal pour six passerelles multimédias : MG1, MG2 et MG3 dans la région réseau 1, et MG4, MG5 et MG6 dans la région réseau 2. Chaque passerelle média est administrée avec un contrôleur principal et un contrôleur alternatif ou LSP. LSP1 est un contrôleur alternatif pour la région de réseau 1 et LSP2 est un contrôleur alternatif pour la région de réseau 2. Lorsqu’une panne de réseau se produit, la passerelle média (MG1) perd le contact avec l’automate principal et tente de s’enregistrer à nouveau avec LSP1. Dans ce scénario, si l'appelant A sur MG1 tente d'appeler l'appelant B sur MG6, LSP1 détermine s'il peut joindre l'appelant B, détermine la région réseau à laquelle appartient l'appelant B et effectue un appel de ligne réseau de départ. Lorsqu’une passerelle média de la région de réseau 2 reçoit l’appel, le DPT est déclenché et l’appel est acheminé au demandeur B.
