Avec le NFAS, vous pouvez administrer un canal D de secours pour améliorer la fiabilité. Le système passe au canal D de secours si une défaillance de la liaison de signalisation se produit sur la plage du canal D principal.

Vous administrez un canal D comme canal D principal et un autre canal D comme canal D secondaire. Ces attributions garantissent que les deux canaux D sont dans le même état en même temps et qu’aucun canal ne peut être utilisé pour transporter le trafic du canal B à tout moment. Le canal D principal a préséance sur le canal D secondaire.

Lorsque la sauvegarde sur canal D est activée, le système conserve tous les appels qui reçoivent une réponse. Cependant, certains renseignements liés aux appels peuvent être perdus. Les appels qui ne reçoivent pas de réponse lorsque les canaux D sont commutés peuvent également perdre des informations liées aux appels.

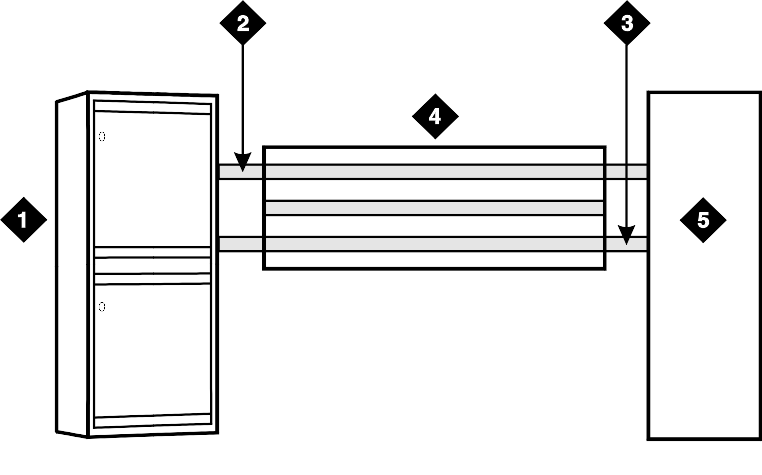

La figure suivante montre une configuration possible qui implique trois IDP RNIS entre un serveur DEFINITY et un autre serveur DEFINITY ou le réseau public.

Avec les interfaces T1 (24 canaux), deux des IDP RNIS contiennent un canal D et 23 canaux B. L’autre RNIS-PRI contient 24 canaux B. L’un des canaux D est le canal D principal et l’autre est le canal D secondaire. Ensemble, cette paire de canaux D signale les 70 (23+24+23) canaux B des trois interfaces de débit primaire.

Étant donné que les canaux D transmettent la signalisation pour plus d’un établissement RNIS-PRI, la sauvegarde des canaux D nécessite l’utilisation de la fonction NFAS. À tout moment, l’un des deux canaux D transporte des messages de signalisation de couche 3, tandis que l’autre canal D est actif à la couche 2, mais en mode veille seulement. Tous les messages de couche 3 reçus sur le canal D de réserve sont ignorés. Étant donné qu’un seul des canaux D peut être actif à la fois, les deux canaux D ne peuvent pas partager la charge. Les deux canaux D peuvent fournir une signalisation pour un ensemble prédéfini de canaux B seulement et ne peuvent pas sauvegarder dynamiquement d’autres canaux D sur d’autres interfaces.
