Dans ISDN-PRI, la norme de transmission pour la couche 1 (la couche physique) est DS1 T1 ou E1. Le DS1 T1 (utilisé en Amérique du Nord et au Japon) est une norme de transmission numérique qui transporte le trafic à un taux de 1,544 Mbit/s, et le E1 (utilisé en Europe) transporte le trafic à un taux de 2,048 Mbit/s. Le canal D (données) multiplexe les messages de signalisation pour les canaux B (porteur) transportant la voix ou les données. Dans un T1, lorsqu’un canal D est présent, il occupe le canal 24. Dans un E1, lorsqu’un canal D est présent, il occupe le canal 16.

Communication Manager offre plusieurs protocoles administrables, chacun offrant un ensemble différent de services RNIS. La combinaison de services suivante, y compris, mais sans s’y limiter, les appels de base, les services supplémentaires de base, les services supplémentaires avec réacheminement, l’affichage et le réseau QSIG, est prise en charge par l’interface RNIS-PRI. Les services disponibles à l’extérieur des États-Unis varient d’un pays à l’autre.

Avec RNIS, Communication Manager interagit avec une vaste gamme d’autres produits, y compris les serveurs, les commutateurs réseau et les ordinateurs hôtes. Ces produits comprennent des versions antérieures de serveurs exécutant Communication Manager, des commutateurs de réseau public (par exemple, AT&T 4ESS , Lucent 5ESS et Northern Telecom DMS250) et d’autres produits respectant le protocole de signalisation RNIS.

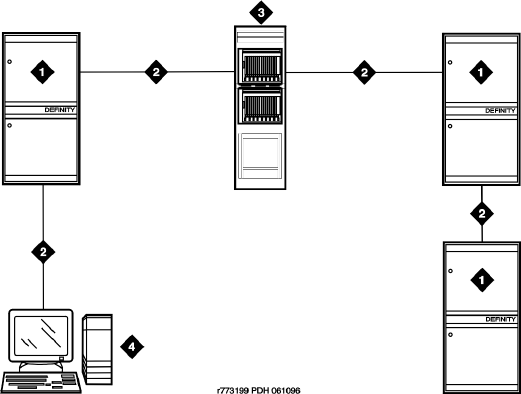

La figure montre un exemple de l’utilisation du RNIS dans les configurations de réseau privé et public. Par exemple, le RNIS peut être utilisé pour connecter un commutateur à un réseau public commuté, à d’autres commutateurs et à des ordinateurs.
